Forgiatura e laminazione

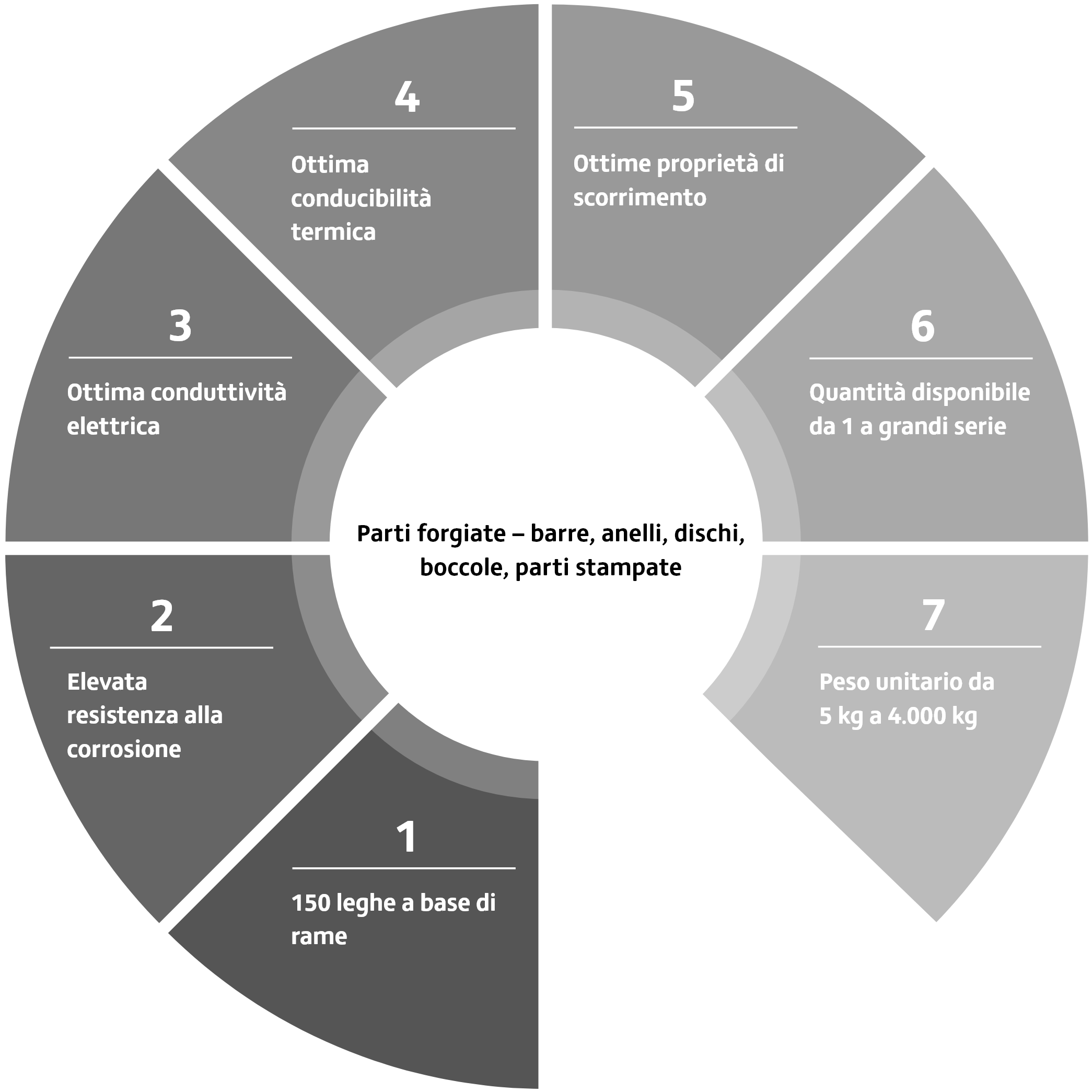

ZOLLERN fornisce prodotti forgiati in rame puro e leghe di rame

Peso unitario: fino a 4.000 kg Diametro: 28 - 450 mm Lunghezze: 10 – 12.000 mm

La forgiatura spesso trasforma la struttura fusa a grana grossa in una struttura a grana fine. Questo aumenta i valori di resistenza, mantenendo al contempo la tenacità e la duttilità. Grazie all'elevato livello di compattezza, le parti forgiate offrono un alto livello di affidabilità operativa sotto carichi di pressione elevati così come in applicazioni sotto vuoto.

I pezzi grezzi sono formati su una macchina di stiramento completamente automatica e una pressa idraulica da 1.600 tonnellate.

• Barre piatte fino a 12.000 mm di lunghezza
• Alberi con un diametro fino a 450 millimetri.

A seconda della complessità della geometria, ZOLLERN produce parti stampate a caldo con un peso fino a 20 kg.

Grazie alla formatura near-net-shape, la quantità di materiale utilizzato è ridotta e la lavorazione successiva è ridotta al minimo o può essere completamente eliminata.

La forgiatura a stampo è caratterizzata da un alto grado di ripetibilità ed è particolarmente adatta per grandi e medie quantità.

ZOLLERN offre anelli con un peso unitario fino a 3.000 kg e un diametro esterno di 2.500 millimetri.

Caratteristiche e vantaggi:

• Ottima lavorabilità
• Superfici quasi a forma netta
• Adatto anche per quantità minori
• Tempi di consegna brevi
• Anelli di rame laminati e forgiati senza saldature
• Prodotto in un moderno laminatoio ad anelli
• Qualità della superficie di prima classe

ZOLLERN offre boccole con diversi diametri e spessori delle pareti.

Boccole solide in rame e leghe di rame sono prodotte su una pressa di forgiatura a stampo aperto. Le boccole sono utilizzate, ad esempio, per creare grandi dadi a fuso, dissipatori di calore o grezzi per gabbie di cuscinetti.

ZOLLERN produce anelli, barre piatte e alberi come parti singole, in piccole serie fino a grandi serie.

Copriamo tutti i processi internamente – dalla fusione della lega, alla formatura, con o senza trattamento termico, e una successiva lavorazione opzionale e assicurazione della qualità.

ZOLLERN fornisce soluzioni avanzate per componenti realizzati con materiali in rame per l'industria aerospaziale. Tutti i processi di produzione sono realizzati nello stabilimento – dalla fusione della materia prima e colata fino al componente finito pronto per l'installazione dopo test non distruttivi o distruttivi. La produzione avviene secondo gli standard AMS 4881, AMS 4880, AMS 4640, BSB23, UZ19A6.

Prodotti semilavorati ZOLLERN per l'aerospaziale

• Barre tonde, forgiate
• Barre, pressate, trafilate
• Boccole, centrifugate, fino a 500 mm di lunghezza

Applicazioni

• Flap di atterraggio, carrello di atterraggio

• Anelli di cortocircuito, anelli di contatto, barre di cortocircuito; per rotori di grandi dimensioni
• Anelli di copertura realizzati con leghe di rame ad alta stabilità; per rotori ad alta velocità
• Anelli laminati e forgiati senza saldature in rame puro
• Anelli di contatto
• Anelli con diametri esterni da 200 a 1.600 mm
• Anelli in condizioni pre-lavorate e completamente finite

ZOLLERN offre soluzioni individuali per componenti realizzati con materiali a base di rame per macchine nella formatura di lamiere e nella formatura solida.

• Dadi a vite
• Boccole
• Cuscinetto di spinta, anello di spinta, piastra di spinta
• Guide piane, alberi guida

Progetti personalizzati

• Leghe di rame-alluminio ad alta resistenza forgiate, laminate
• Leghe di rame centrifugate o colate in sabbia
• Pre-lavorate meccanicamente o lavorate a finitura
• Controllo di qualità, con certificato di fabbrica
• Massima qualità del componente, ottimo comportamento di scorrimento, alta resistenza all'usura, resistenza alla fatica

Parti in rame massiccio sono utilizzati nei forni elettrici quando scorrono correnti elevate o è richiesta un'ottima conducibilità termica per raffreddare aree individuali.

• Pavimenti di raffreddamento
• Anelli di raffreddamento
• Condotti di corrente
• Spesse rotaie conduttrici

L'alta conducibilità termica del rame puro e delle leghe di rame a bassa lega, come CuCr1Zr e CuNi3Si, è utilizzata per dissipatori di calore in diverse aree di applicazione:

• Matrici in impianti di colata continua e di filo metallico
• Componenti per sistemi di saldatura
• Parti per acceleratori nella ricerca e medicina
• Ugelli per razzi
• Scambiatori di calore
• Piastre di raffreddamento, dissipatori di calore in generale, anche in aree ad alto vuoto in strutture di ricerca

Le leghe di rame-alluminio, tra le altre, sono utilizzate per una maggiore resistenza all'usura, ad esempio negli strumenti di iniezione dove la conducibilità termica dell'acciaio è insufficiente.

ZOLLERN ha prodotto pezzi lavorati rotondi e quadrati, da dischi e alberi a anelli e barre piatte o quadrate, su una linea di forgiatura completamente automatica e una pressa idraulica da 1.600 tonnellate.

Dimensioni dei pezzi lavorati Diametro: 40 - 450 mm Lunghezze: 1 - 12.000 mm

Nella laminazione ad anello, un lingotto grezzo viene posizionato sulla pressa di forgiatura e laminato sul laminatoio ad anello.

Dimensioni e peso degli anelli laminati senza saldatura Diametro: fino a 2.500 mm Peso unitario: fino a 3.000 kg

La fucinatura a stampo o la stampaggio sono particolarmente adatti per la produzione di grandi quantità.

Peso dei pezzi forgiati Pesi unitari: fino a 20 kg
