Forge et laminage

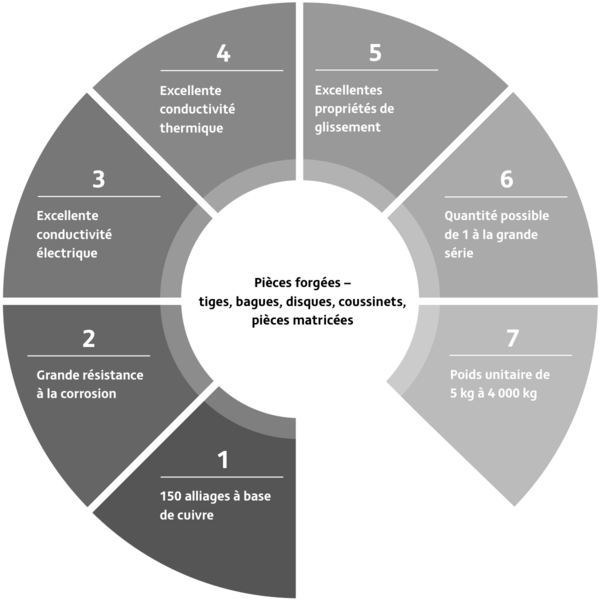

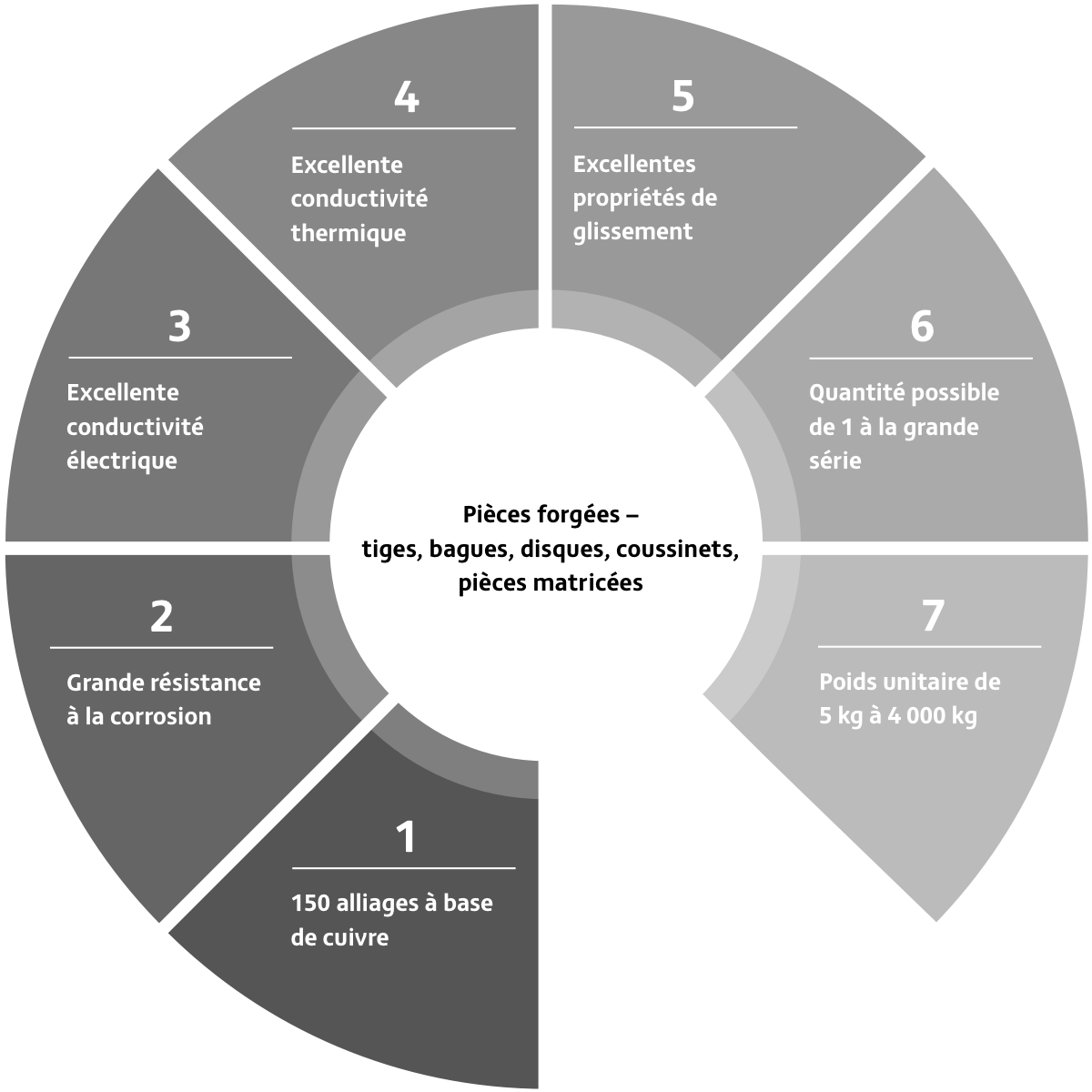

ZOLLERN fournit des produits forgés en cuivre pur et en alliages de cuivre

Poids unitaire : jusqu’à 4 tonnes
Diamètre : 40 - 500 mm
Longueurs : 1 - 10 m

Le forgeage transforme souvent la structure moulée à gros grains en une structure à grains fins. Cela permet d’augmenter les valeurs de résistance, tout en conservant la ténacité et la ductilité. Grâce à leur haut niveau d’étanchéité, les pièces forgées offrent une grande fiabilité opérationnelle sous des charges de pression élevées ainsi que dans les applications sous vide.

The workpieces are formed on forging hammers and hydraulic forging presses with forces of up to 1,600 tonnes.

• Flat bars up to 10 metres in length
• Shafts with a diameter of up to 450 millimetres.

En fonction de la complexité de la géométrie, ZOLLERN produit des pièces estampées pesant jusqu’à 15 kg.

Grâce au moulage proche des dimensions finales, la quantité de matériau utilisée est réduite et l’usinage ultérieur est réduit au minimum ou peut être complètement supprimé.

L’estampage se caractérise par un haut degré de répétabilité et convient particulièrement bien aux grandes et moyennes quantités.

ZOLLERN propose des anneaux d’un poids unitaire allant jusqu’à 250 kg et d’un diamètre extérieur de 2 500 millimètres.

Caractéristiques et avantages :

• Très bon pétrissage
• Surfaces proches des dimensions finales
• Convient également pour de plus petites quantités
• Délais de livraison courts
• Anneaux de cuivre laminés et forgés sans soudure
• Produit dans un laminoir circulaire moderne
• Qualité de surface de premier ordre

ZOLLERN propose des douilles de différents diamètres et épaisseurs de paroi.

Les douilles massives en cuivre et en alliages de cuivre sont fabriquées sur une presse de forgeage libre. Les douilles sont utilisées par exemple pour créer de grands écrous de broche, des dissipateurs de chaleur ou des ébauches pour les cages de roulements.

ZOLLERN produit des anneaux, des barres plates et des arbres à l’unité, en petites ou grandes séries.

Nous couvrons tous les procédés en interne, de la fusion de l’alliage, au formage, avec ou sans traitement thermique, en passant par l’usinage et l’assurance qualité.

ZOLLERN fournit des solutions avancées de composants fabriqués à partir de matériaux en cuivre pour l’industrie aérospatiale. Tous les processus de fabrication sont réalisés dans l’usine, de la fusion de la matière première et du moulage jusqu’au composant fini prêt à être installé après des essais non destructifs ou destructifs. La production se fait selon les normes AMS 4881, AMS 4880, AMS 4640, BSB23, UZ19A6.

Produits semi-finis ZOLLERN pour l’industrie aérospatiale

• Barres rondes, forgées
• Barres, pressées, étirées
• Douilles, centrifugées, jusqu’à 500 mm de longueur

Applications

• Volets d’atterrissage, train d’atterrissage

Alliages d’acier et de bronze ZOLLERN pour les applications marines et offshore

• Boîtier de moyeu et pales d’hélice pour les systèmes de propulsion marine
• Blocs coulissants
• Raccords et boîtiers de vannes
• Barres rondes, barres plates, anneaux

Applications offshore des bronzes forgés et moulés de ZOLLERN

• Douilles et rondelles à haute résistance et résistantes à l’eau de mer pour les systèmes de levage sur les plateformes de production pétrolière
• Hélices pour les entraînements de positionnement des plateformes de forage dans la production de pétrole en eaux profondes

• Anneaux de court-circuit, bagues collectrices, tiges de court-circuit ; pour les gros rotors
• Bagues de fermeture en alliages de cuivre à haute stabilité ; pour les rotors à rotation rapide
• Anneaux laminés et forgés sans soudure en cuivre pur
• Bagues collectrices
• Bagues d’un diamètre extérieur de 200 à 1 600 mm
• Bagues en état de prétraitement et de finition complète

ZOLLERN propose des solutions de composants individuels à base de cuivre pour les machines de formage de tôles et de formage de solides.

• Écrous de broche
• Coussinets de palier
• Palier de butée, bague de butée, plateau de butée
• Rails de guidage plats, arbres de guidage

Conceptions personnalisées

• Alliages cuivre-aluminium à haute résistance forgés, laminés
• Alliages de cuivre centrifugés ou moulés dans le sable
• Pré-usinage mécanique ou usinage de finition
• Qualité vérifiée, avec certificat d’usine
• Qualité maximale des composants, très bon comportement de glissement, grande résistance à l’usure, résistance à la fatigue

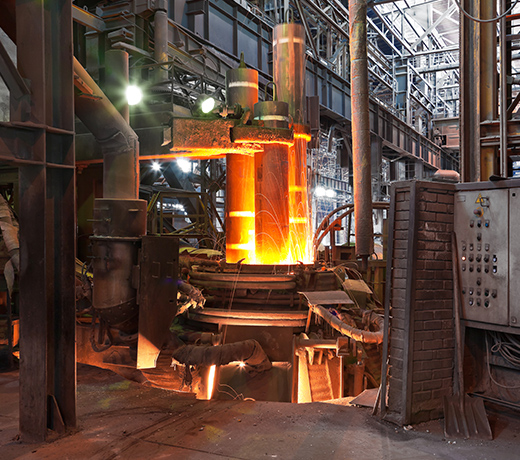

Les pièces en cuivre massif sont utilisées dans les fours électriques lorsque des courants élevés circulent ou qu’une très bonne conductivité thermique est nécessaire pour refroidir des zones individuelles.

• Planchers réfrigérants
• Anneaux de refroidissement
• Conduits de courant
• Rails conducteurs épais

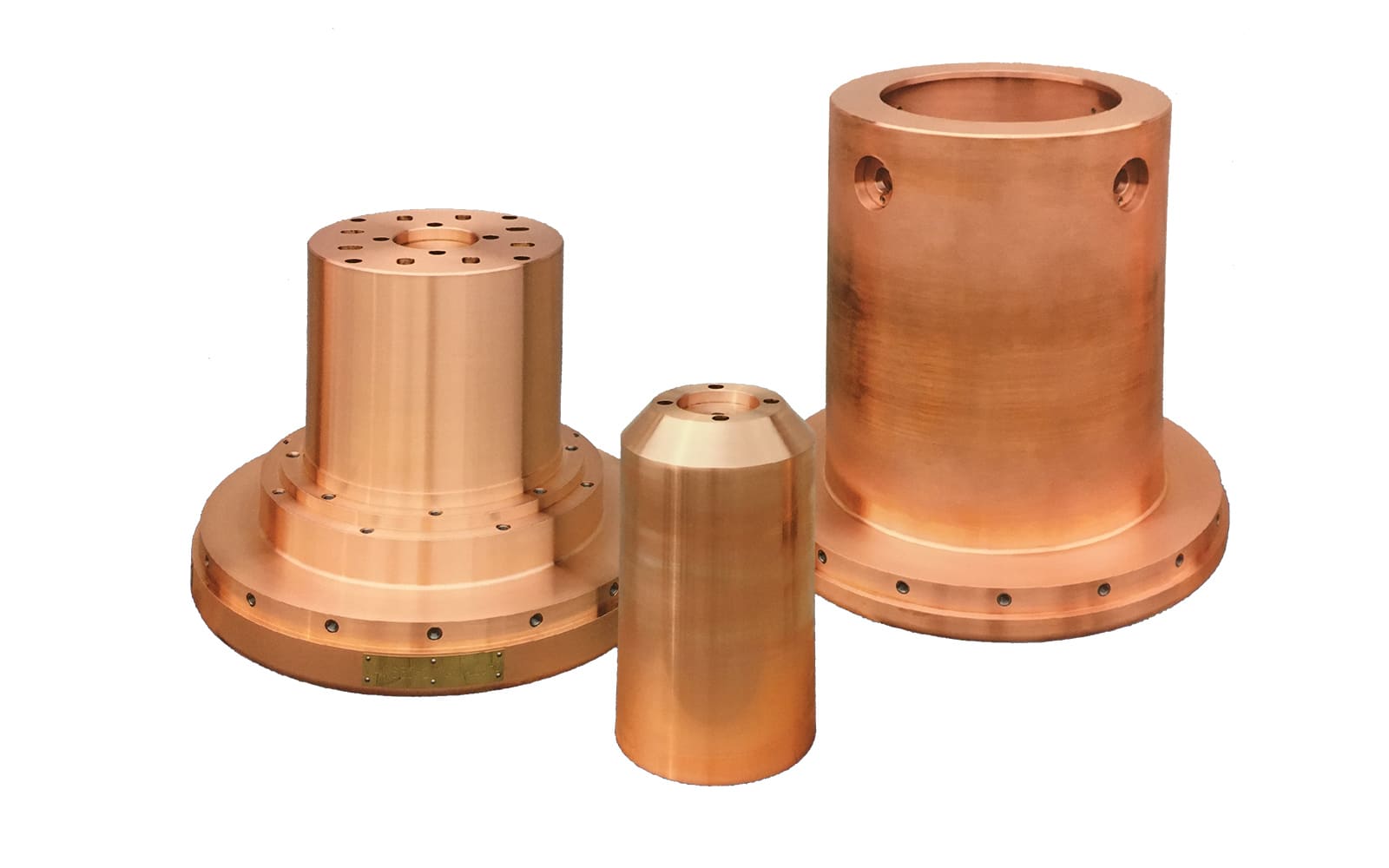

La conductivité thermique élevée du cuivre pur et des alliages de cuivre faiblement alliés, tels que CuCr1Zr et CuNi3Si, est utilisée pour les dissipateurs thermiques dans différents domaines d’application :

• Matrices dans les installations de moulage continu et de fil machine
• Composants pour les systèmes de soudage
• Pièces pour accélérateurs dans la recherche et la médecine

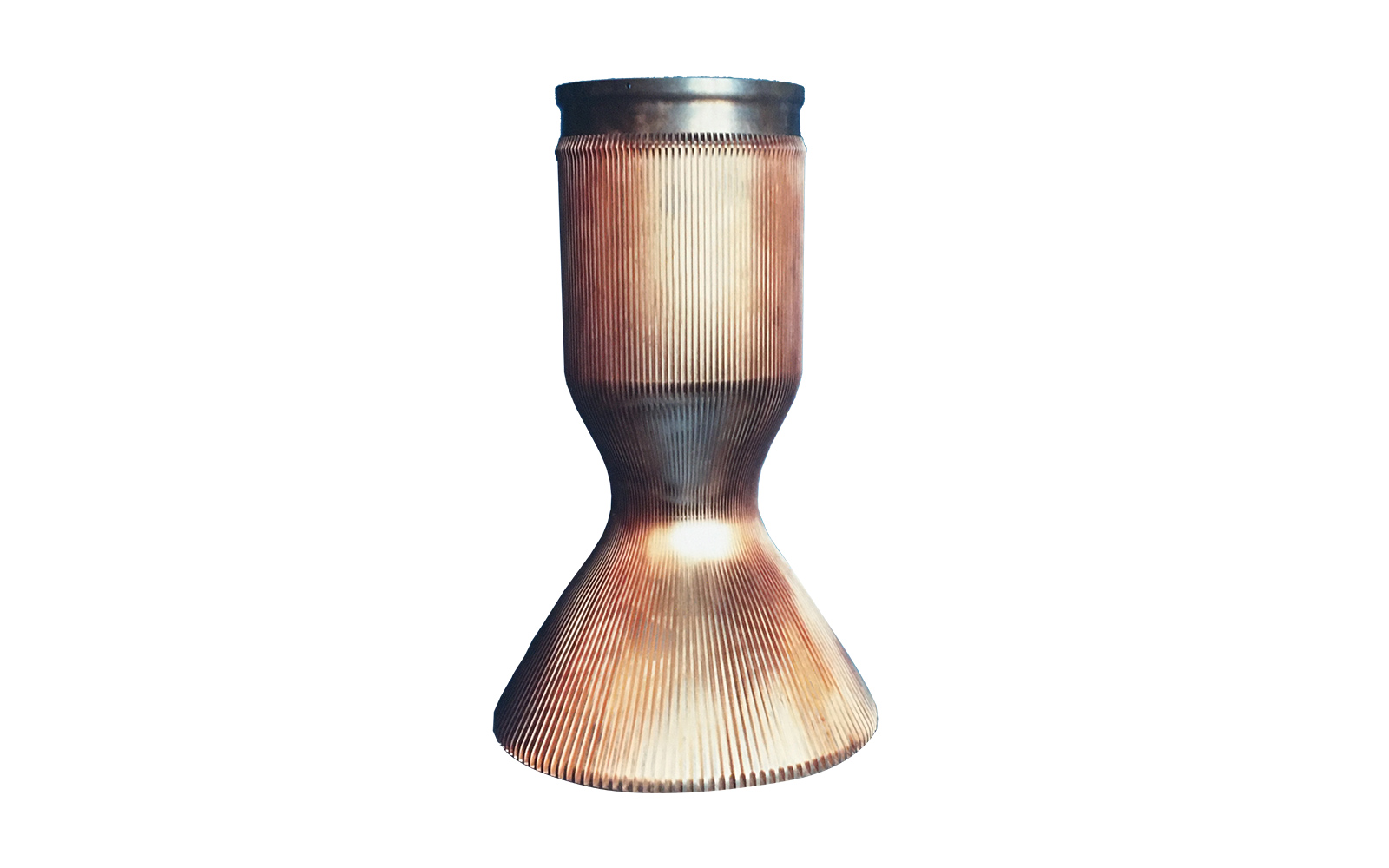

• Tuyères de fusée
• Échangeur de chaleur
• Plaques de refroidissement, dissipateurs de chaleur en général, également dans les zones à vide poussé des installations de recherche

Les alliages cuivre-aluminium, entre autres, sont utilisés pour une plus grande résistance à l’usure, par exemple dans les outils d’injection où la conductivité thermique de l’acier est insuffisante.

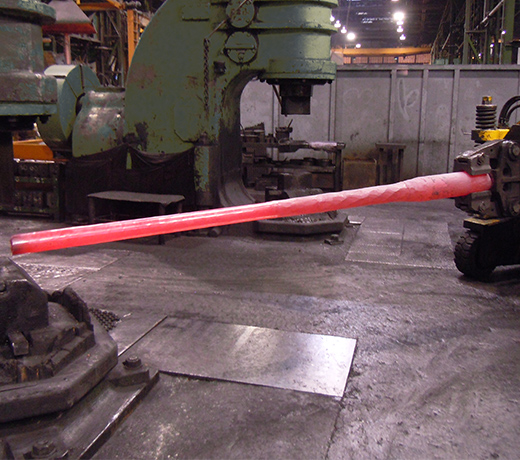

ZOLLERN produit des pièces rondes et carrées, des arbres aux barres plates, avec plusieurs marteaux pneumatiques et une presse à forger hydraulique de 1 600 tonnes.

Dimensions des pièces
Diamètre : 40 - 500 mm
Longueurs : 1 - 10 m

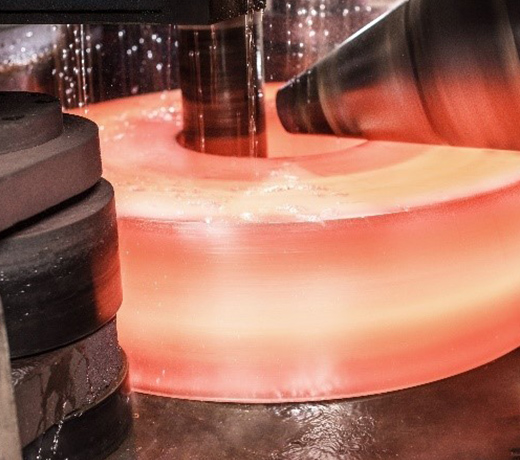

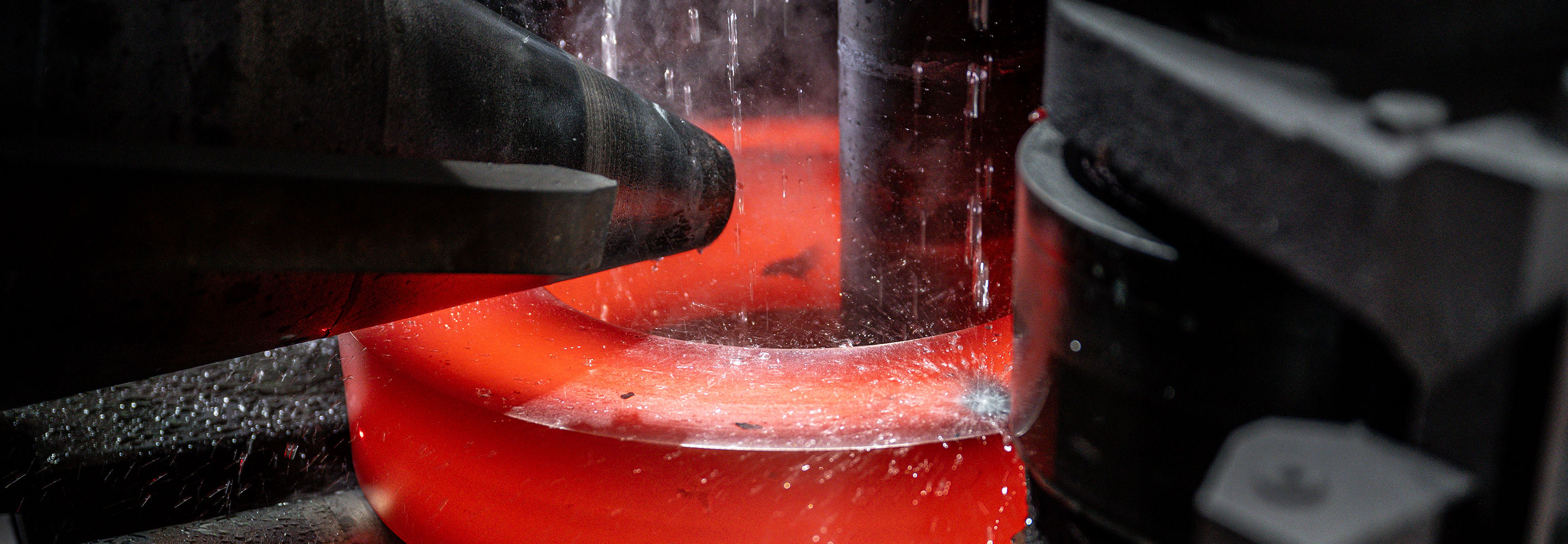

Dans le laminage circulaire, une ébauche de lingot est placée sur la presse à forger et laminée sur le laminoir circulaire.

Dimensions et poids des anneaux laminés sans soudure
Diamètre : jusqu’à 2 500 mm
Poids unitaire : jusqu’à 250 kg

Le matriçage ou l’estampage sont particulièrement adaptés à la production de grandes quantités.

Poids des pièces forgées
Poids unitaires : jusqu’à 15 kg
