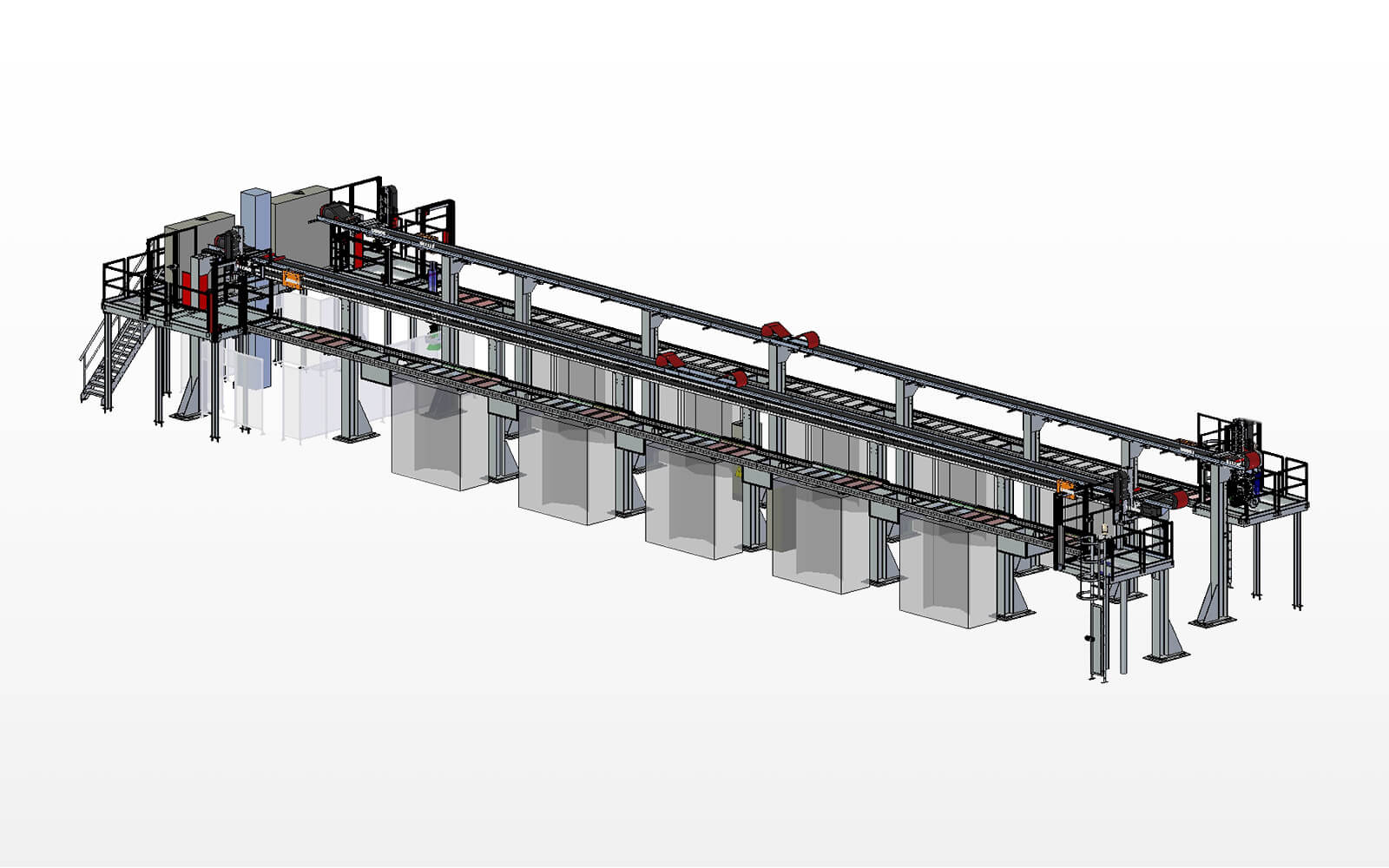

Convoyeur rapide

Les convoyeurs rapides ZOLLERN sont spécifiquement utilisés pour les systèmes de l’industrie automobile et de la construction mécanique générale afin de couvrir de plus grandes distances dans le processus de production. Un robot à bras articulé peut s’occuper de l’insertion et du retrait des pièces.

Le système peut être utilisé dans la production comme un système « pick and place » et être utilisé dans le cadre d’une transition souple.



Exemples de produits

Conception

  • Conception compacte
  • Haute disponibilité du système
  • Haute précision de positionnement
  • Haut niveau de régularité de fonctionnement
  • Très bonne accessibilité de tous les composants, tels que le moteur, les roulements, etc.

Les principaux composants du convoyeur rapide sont des systèmes d’axes standardisés avec des guidages plats trempés, le cas échéant conçus avec un entraînement à crémaillère et pignon ou à courroie crantée. Il est ainsi possible d’obtenir des temps de cycle très courts ou des vitesses de transport élevées.

En fonction de la conception et de la charge des composants, les valeurs de vitesse et d’accélération suivantes sont réalisées :

Vitesse d’entraînement de la crémaillère et du pignon : v = 3 m/s
Accélération de l’entraînement de la crémaillère et du pignon : a = 3 m/s²

Vitesse d’entraînement par courroie crantée : v = 8 m/s
Accélération de l’entraînement par courroie crantée : a = 4 m/s²

Longueur de convoyeur standard possible jusqu’à 60 m.
Solution spéciale supérieure à 60 m sur demande
