Schnellförderer

Die ZOLLERN-Schnellförderer werden speziell für Anlagen in der Automobilindustrie und des allgemeinen Maschinenbaus zum Überbrücken größerer Strecken im Fertigungsprozess eingesetzt. Das Einlegen und die Entnahme der Teile können durch einen Knickarm-Roboter erfolgen.

Die Anlage kann in der Fertigung als Pick and Place und im flexiblen Wechsel eingesetzt werden.

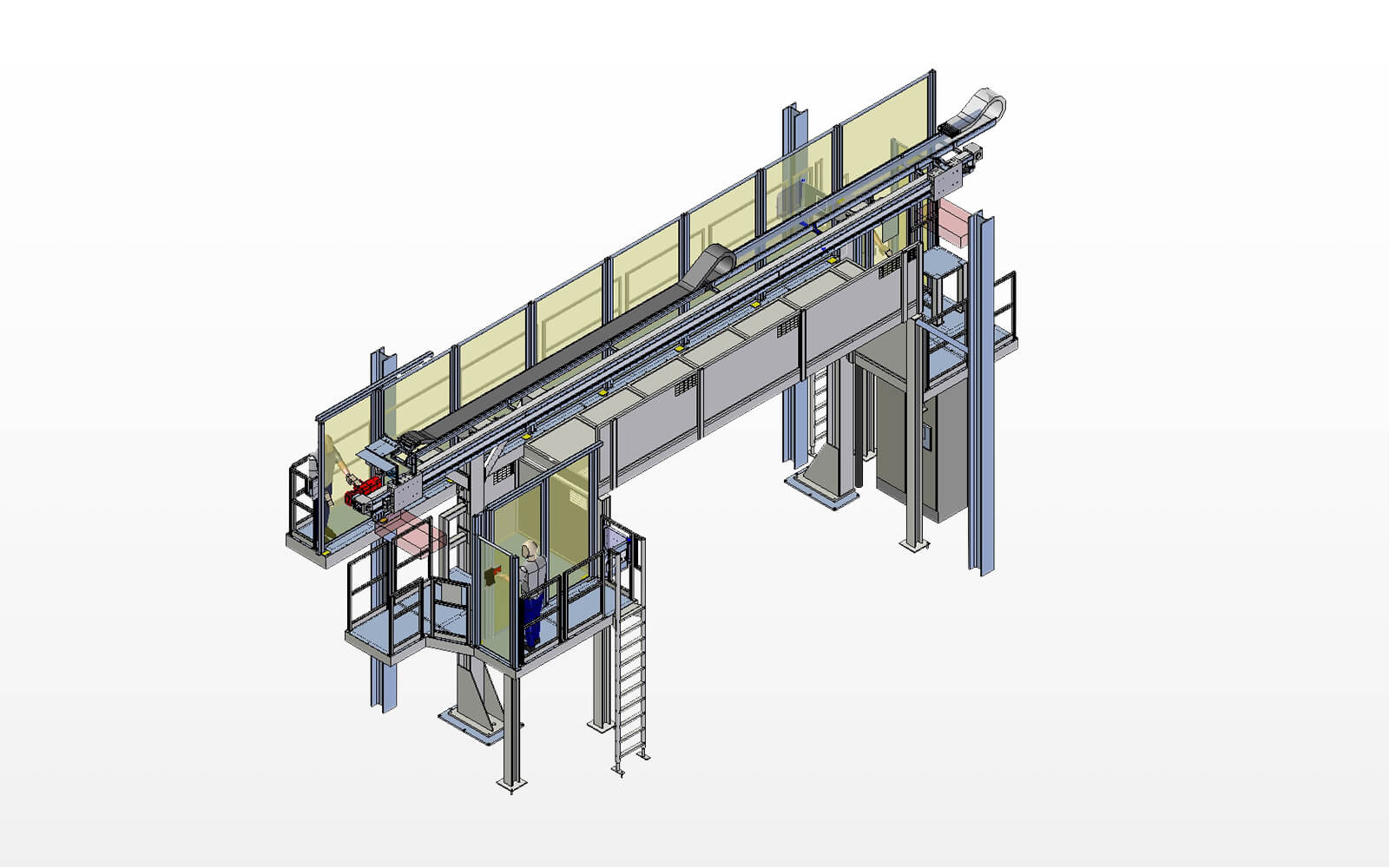

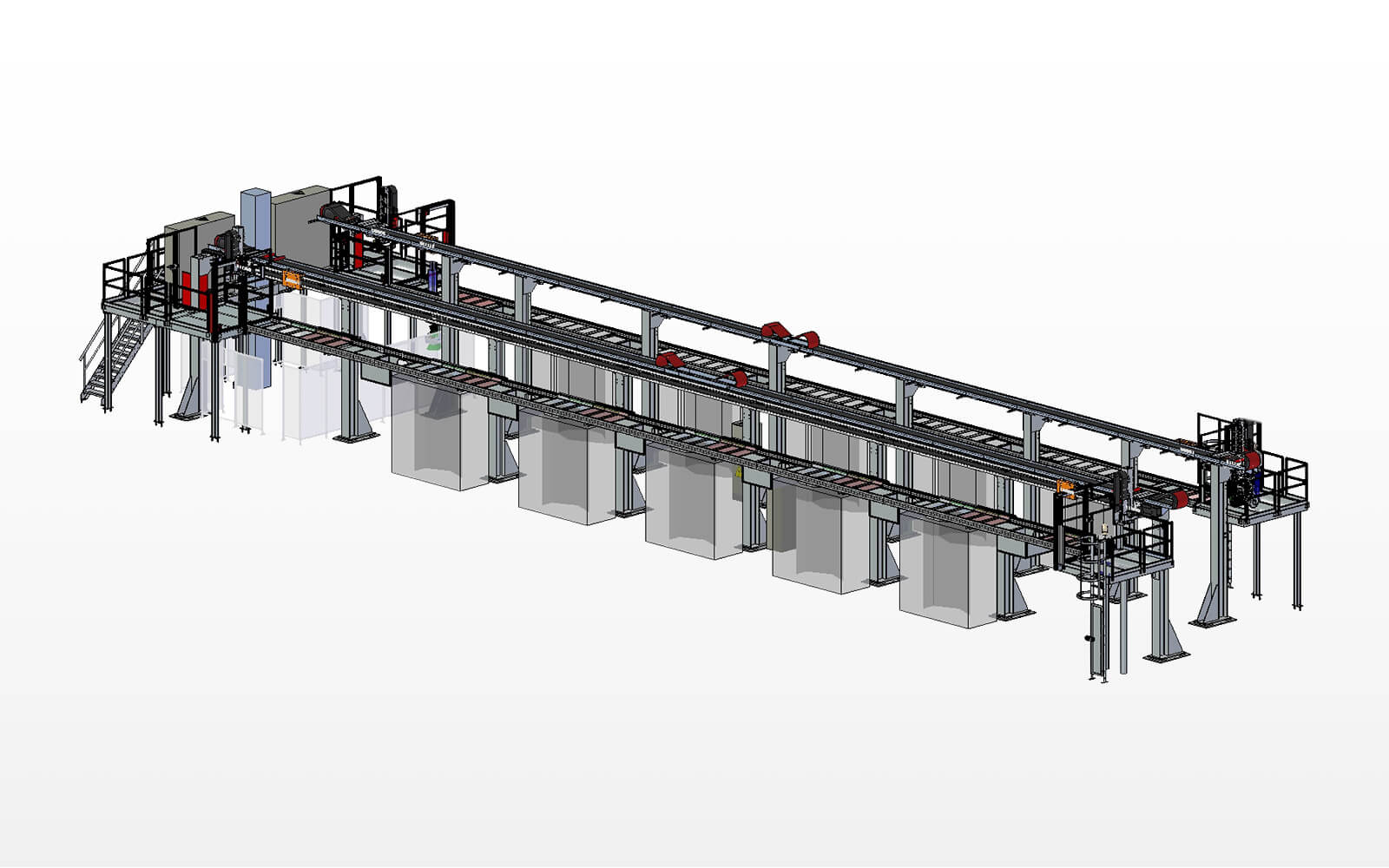

Produktbeispiele

Ausführung

  • Kompakte Bauweise
  • Hohe Anlagenverfügbarkeit
  • Hohe Positioniergenauigkeit
  • Hohe Laufruhe
  • Sehr gute Zugänglichkeit aller Komponenten wie z. B. Motor, Lagerungen etc.



Hauptbestandteile des Schnellförderers sind standardisierte Achssysteme mit gehärteten Flachführungen, nach Bedarf mit Zahnstangenantrieb oder Zahnriemenantrieb ausgeführt. Dadurch können sehr geringe Taktzeiten bzw. hohe Fördergeschwindigkeiten erreicht werden.

Je nach Ausführung und Bauteillast werden folgende Geschwindigkeits- und Beschleunigungswerte realisiert:

Zahnstangen Antrieb Geschwindigkeit: v = 3 m/s
Zahnstangen Antrieb Beschleunigung: a = 3 m/s²

Zahnriemen Antrieb Geschwindigkeit: v = 8 m/s
ahnriemen Antrieb Beschleunigung: a = 4 m/s²

Standardförderlänge bis 60 m möglich
Sonderlösung größer 60 m auf Anfrage
