Hydrostatische Lagersysteme

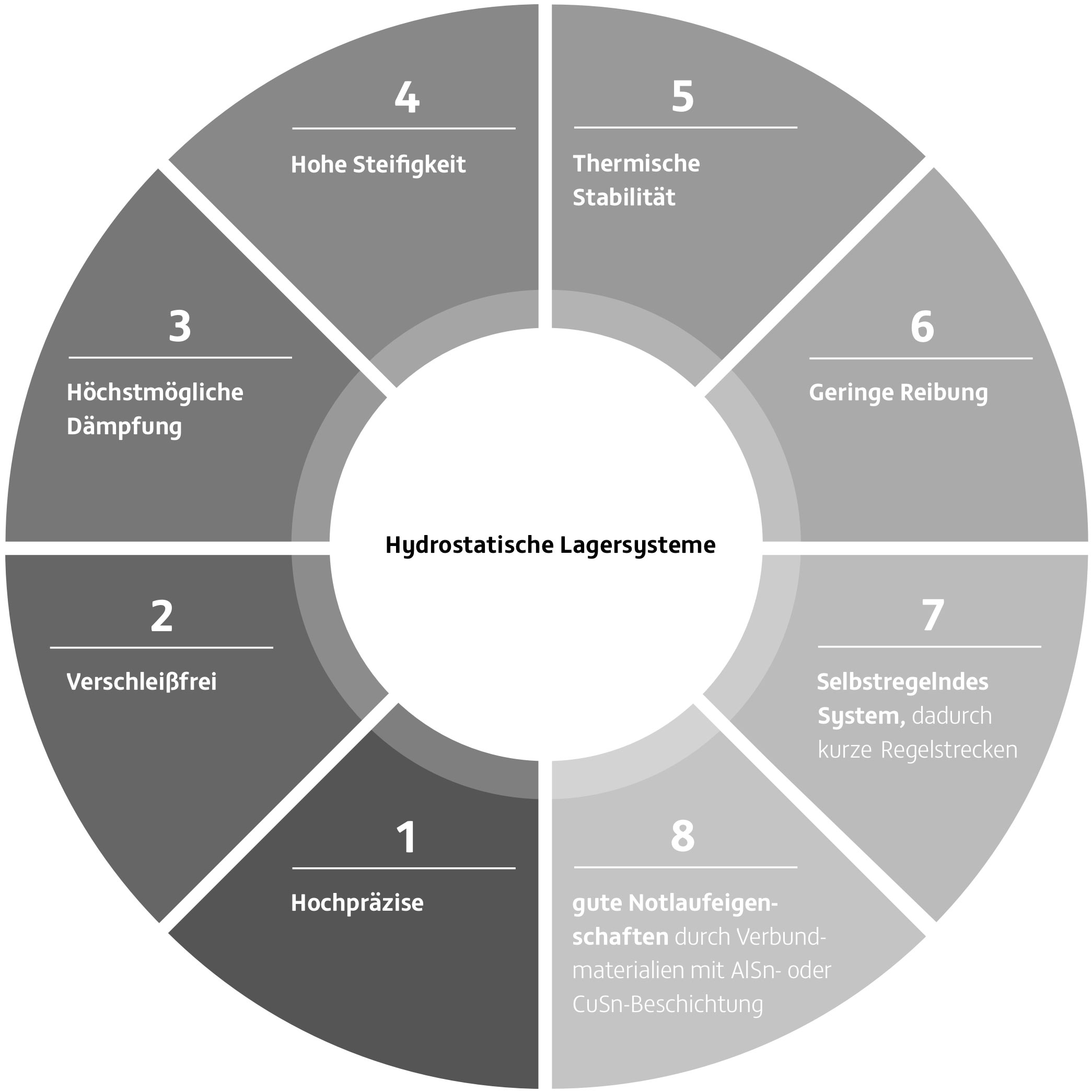

Die hydrostatisch gelagerten Spindeln, Rundtische, Führungen und Lagerkomponenten von ZOLLERN eignen sich vor allem für Anwendungen, bei denen Verschleißfreiheit, hohe Präzision und Laufruhe gefragt sind.
Bei hydrostatischen Lagern sind bewegte Teile und Gehäuse unabhängig von Belastung oder Gleitgeschwindigkeit durch einen Ölfilm voneinander getrennt. Es herrscht kein direkter Kontakt, Gleitkörper oder ähnliches kommen nicht zum Einsatz.

Einzigartiges Vordrosselsystem

Mit der patentierten Laufspaltdrossel hat ZOLLERN ein einzigartiges, variables Vordrosselsystem entwickelt, das direkt in das hydrostatische Lager integriert wird. Externe Regler, Kapillaren, hydraulische Blenden oder mehrere Pumpenkreisläufe, wie sie andere hydrostatische Lagersysteme erfordern, werden nicht benötigt. Außerdem entfällt die Abstimmung des Drosselsystems bei der Inbetriebnahme. Unabhängig von Fertigungstoleranzen stellt sich damit stets der optimale Taschendruck ein.

Specials
Anwendungen

Drehmaschinen

Hydrostatische Werkstückspindeln, Rundtische, Drehachsen für Werkzeugrevolver oder Lagerkomponenten für den Bereich Hartdrehen

  • Sehr gute Dämpfungseigenschaften
  • Sehr gute Rund- und Planlaufgenauigkeit
  • Sehr hohe Positioniergenauigkeit
  • Hohe erreichbare Oberflächengüte
  • Thermisch stabil

Fräsmaschinen

Hydrostatische Frässpindeln, Rundtische oder Lagerkomponenten für den Bereich Hartfräsen

  • Hohe Lagerbelastbarkeit
  • Sehr gute Dämpfungseigenschaften
  • Hohe erreichbare Oberflächengüte
  • Sehr hohe Positioniergenauigkeit

Feinbohrmaschinen

Hydrostatische Spindeleinheiten für die Kolben- und Pleuelbearbeitung in der Automobilindustrie

  • Sehr hohe Rund- und Planlaufgenauigkeit
  • Außerordentlich hohe Dämpfung von Schwingungen aus dem Bearbeitungsprozess
  • Hohe erreichbare Oberflächengüte

Schleifmaschinen

Hydrostatische Werkzeug- oder Werkstückspindeln, Rundtische sowie Lagerkomponenten für den Einsatz in Schleifmaschinen

  • Sehr gute Dämpfungseigenschaften
  • Sehr hohe Rund- und Planlaufgenauigkeit
  • Sehr hohe Positioniergenauigkeit
  • Thermisch stabil

ECM-Maschinen

Hydrostatische Lager als Pinolenlager für den Einsatz in ECM-Maschinen

  • Hervorragend für schnell oszillierende Bewegungen geeignet
  • Keine Mangelschmierung bei kurzen Hüben
  • Kein Lagerverschleiß
  • Hohe Lagerbelastbarkeit

Messmaschinen

Hydrostatische Rundtische für Koordinatenmessmaschinen

  • Sehr hohe Positioniergenauigkeit
  • Antrieb über Torque Motor oder Riemenantrieb

Papierindustrie

Hydrostatische Lager als Brustwalzenlagerung in Papiermaschinen

  • Kombinierte Radial- und Axialbewegung möglich
  • Sehr gute Dämpfungseigenschaften
  • Verschleißfrei

Prüfanwendungen, Sonderanwendungen

Hydrostatische Lager in Zementmühlen oder Prüfständen

  • Hohe Lagerbelastbarkeit
  • Geringe Reibung
Videos

Rundlaufmessung einer ZOLLERN Hydrostatische Spindel

Hydrostatische Spindeln zeichnen sich durch eine sehr hohe Rundlaufgenauigkeit aus. Mithilfe des hochauflösenden Lion-Messsystems kann eine Rundlaufgenauigkeit der ZOLLERN Spindeln von kleiner 0,2 µm nachgewiesen werden.

Hydrostatische Spindeleinheit mit ZOLLERN Laufspaltdrossel

Für den optimalen Taschendruck in der Spindeleinheit sorgt die ZOLLERN-Laufspaltdrossel. Sie ist in das vollhydrostatische Lager der Spindel integriert und der optimale Taschendruck stellt sich innerhalb der Fertigungstoleranzen automatisch ein. Die patentierte Laufspaltdrossel ist ein selbstregulierendes System mit schnellem Regelverhalten und hoher Steifigkeit. Sie wird in Spindeln wie auch in hydrostatischen Rundtischen und Linearführungen eingesetzt.

Service

Der ZOLLERN-Kundendienst bietet schnelle Ersatzteillieferungen, fachliche Befundungen und Reparaturen mit Reparaturbericht, Montageeinsätze weltweit und Inbetriebnahme-Support. ZOLLERN bietet diese Leistungen für alle hydrostatischen Gewindetriebe, Spindeleinheiten sowie Drehlager für Rund- und Messtische an.

  • Original-Ersatzteile
  • Retrofitting, Revision und Instandsetzung
  • Außendienst
  • Fehleranalyse vor Ort
  • Wartungs-Service
  • Inbetriebnahme vor Ort
  • ZOLLERN Schulungscenter
  • Diagnose und Zustandsüberwachung
  • 24/7-Unterstützung, Service-Hotline
