Wälzgelagerte Rundtische

Die wälzgelagerten Rundtische von ZOLLERN zeichnen sich besonders durch ihre exakte Positioniergenauigkeit und die hohe Dynamik aus. Die Rund- und Planlaufgenauigkeit erfüllt auch bei sehr hoher Zuladung hohe Ansprüche.

Produktbeispiele

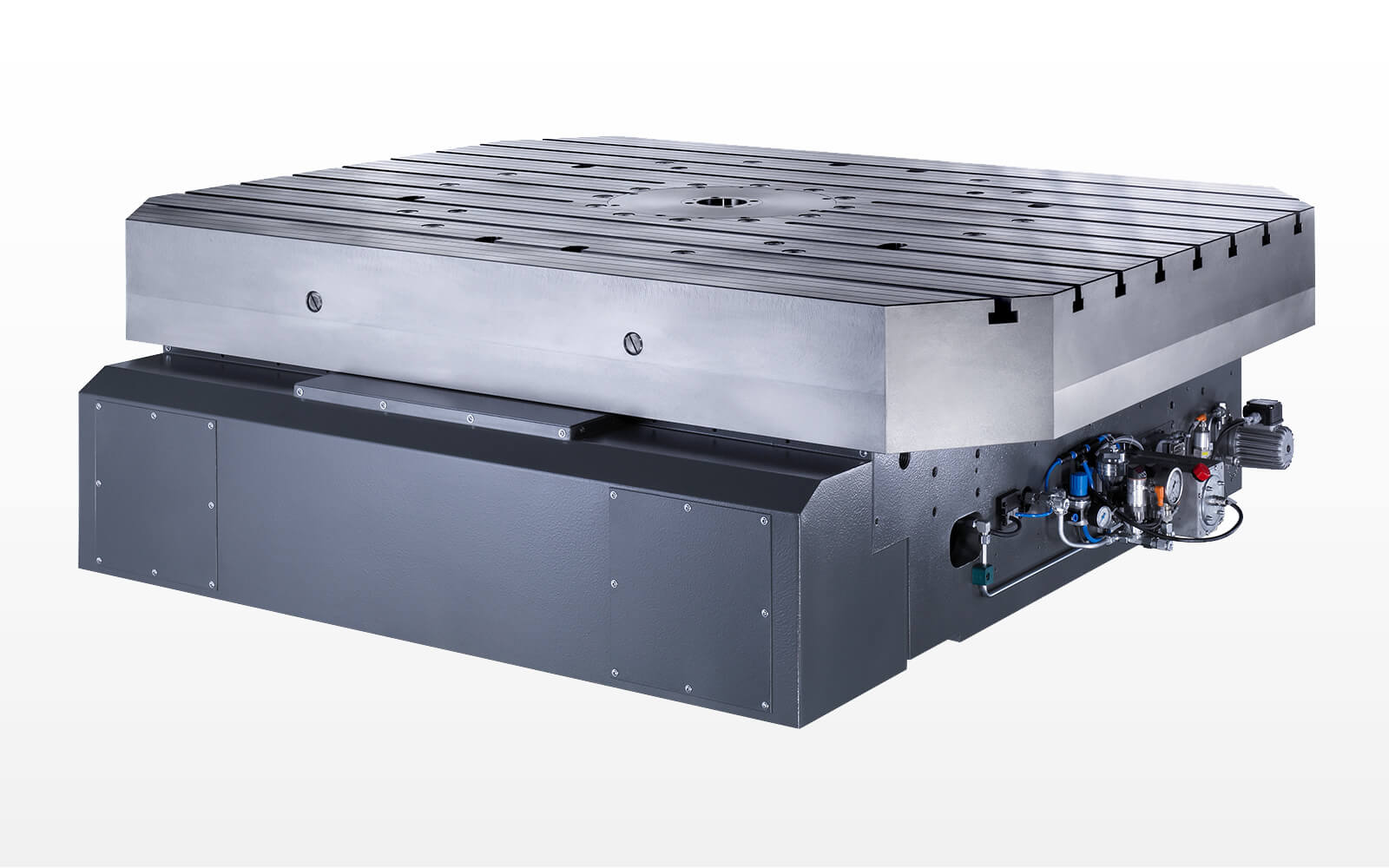

Tischplatte: 2.000 x 2.500 mm
Lager Ø: 1.250 mm
Planlaufgenauigkeit: < 30 µm
Rundlaufgenauigkeit: < 10 µm
Drehzahl: 6 min-1
Zuladung vertikal: 40 t

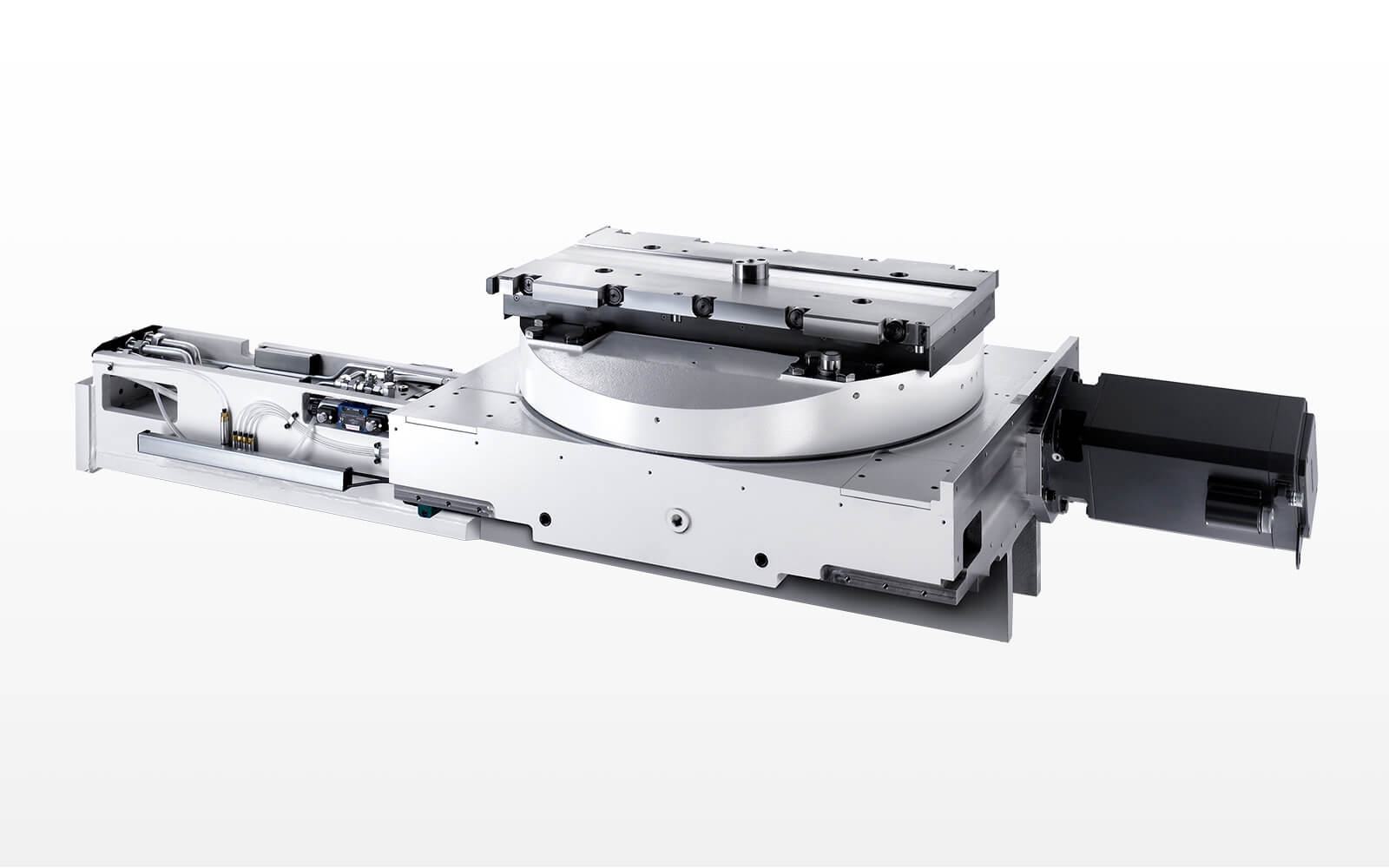

Rundtisch für Palettenspannung
Palette: 800 x 800 mm
Lager Ø: 670 mm
Planlaufgenauigkeit: < 20 µm
Rundlaufgenauigkeit: < 10 µm
Drehzahl: 10 min-1
Zuladung axial: 10 t

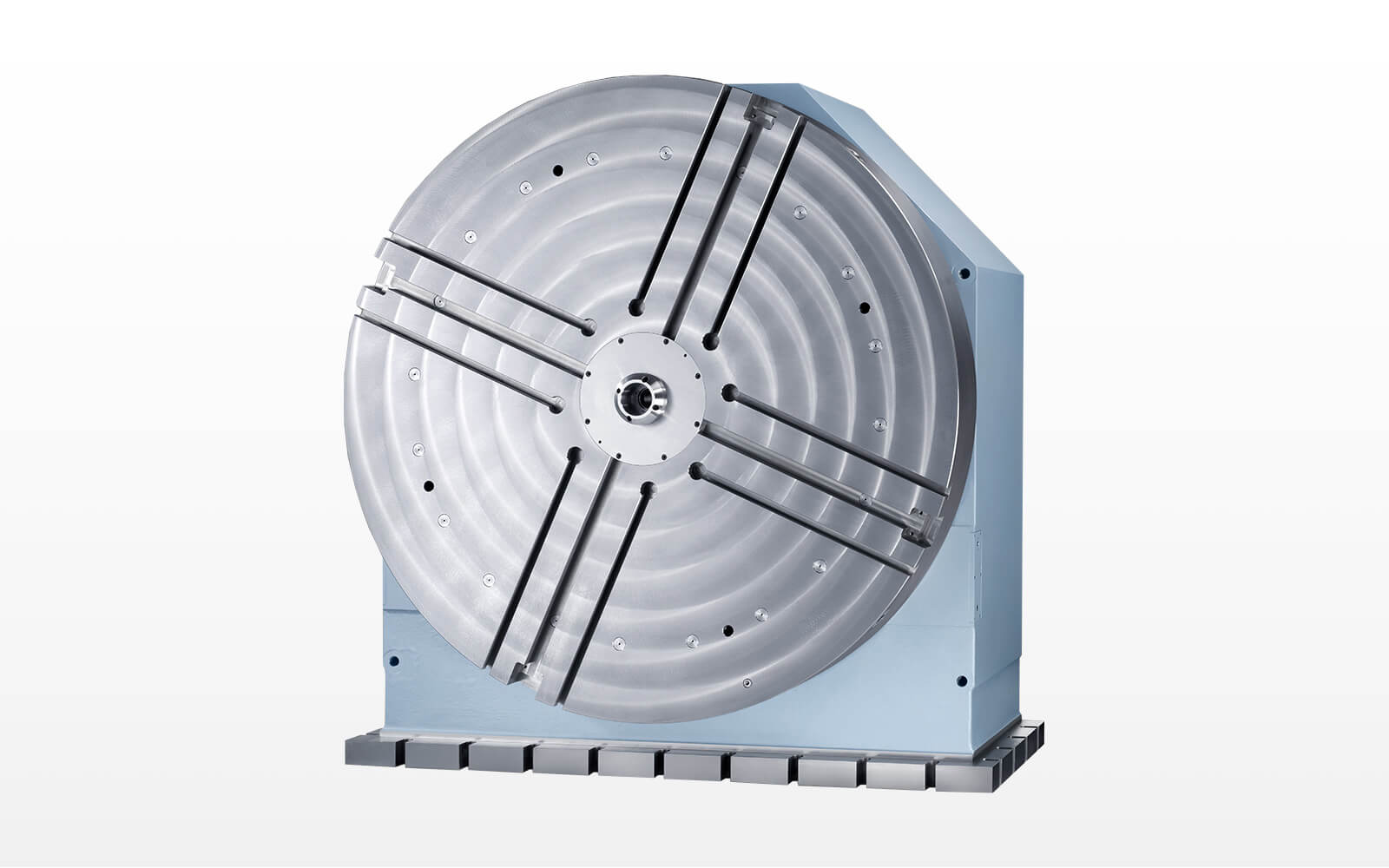

Tischplatte Ø: 2.000 mm
Lager Ø: 1.600 mm
Planlaufgenauigkeit: < 25 µm
Rundlaufgenauigkeit: < 10 µm
Drehzahl: 10 min-1
Zuladung vertikal: 30 t

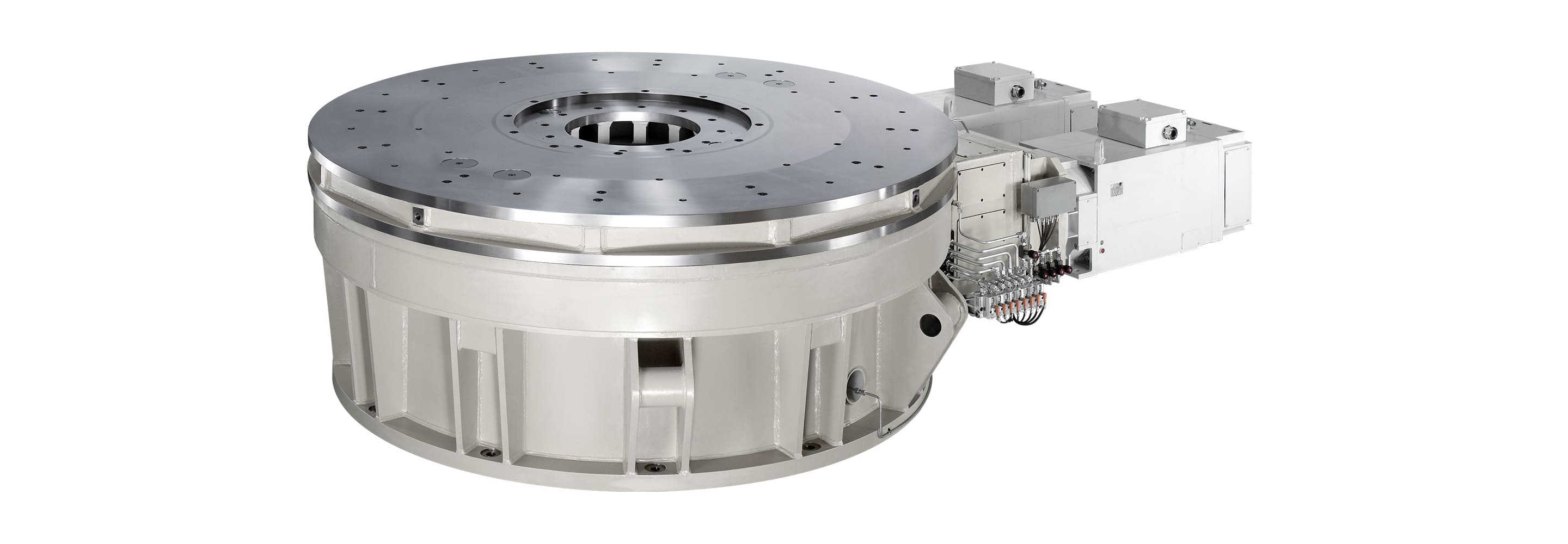

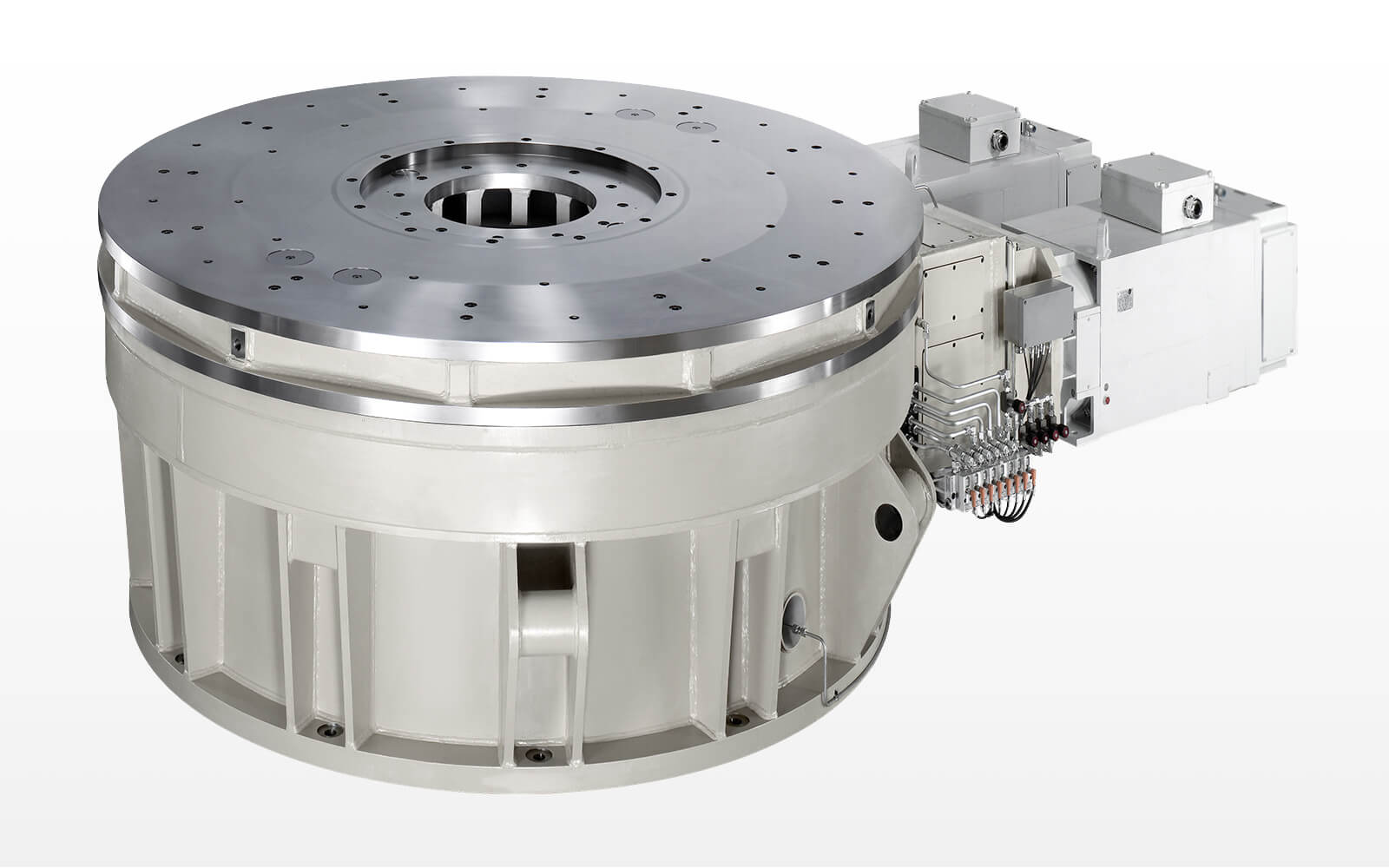

Tischplatte Ø: 3.000 mm
Planlaufgenauigkeit: < 20 µm
Rundlaufgenauigkeit: < 10 µm
Drehzahl: 150 min-1
Zuladung vertikal: 60 t

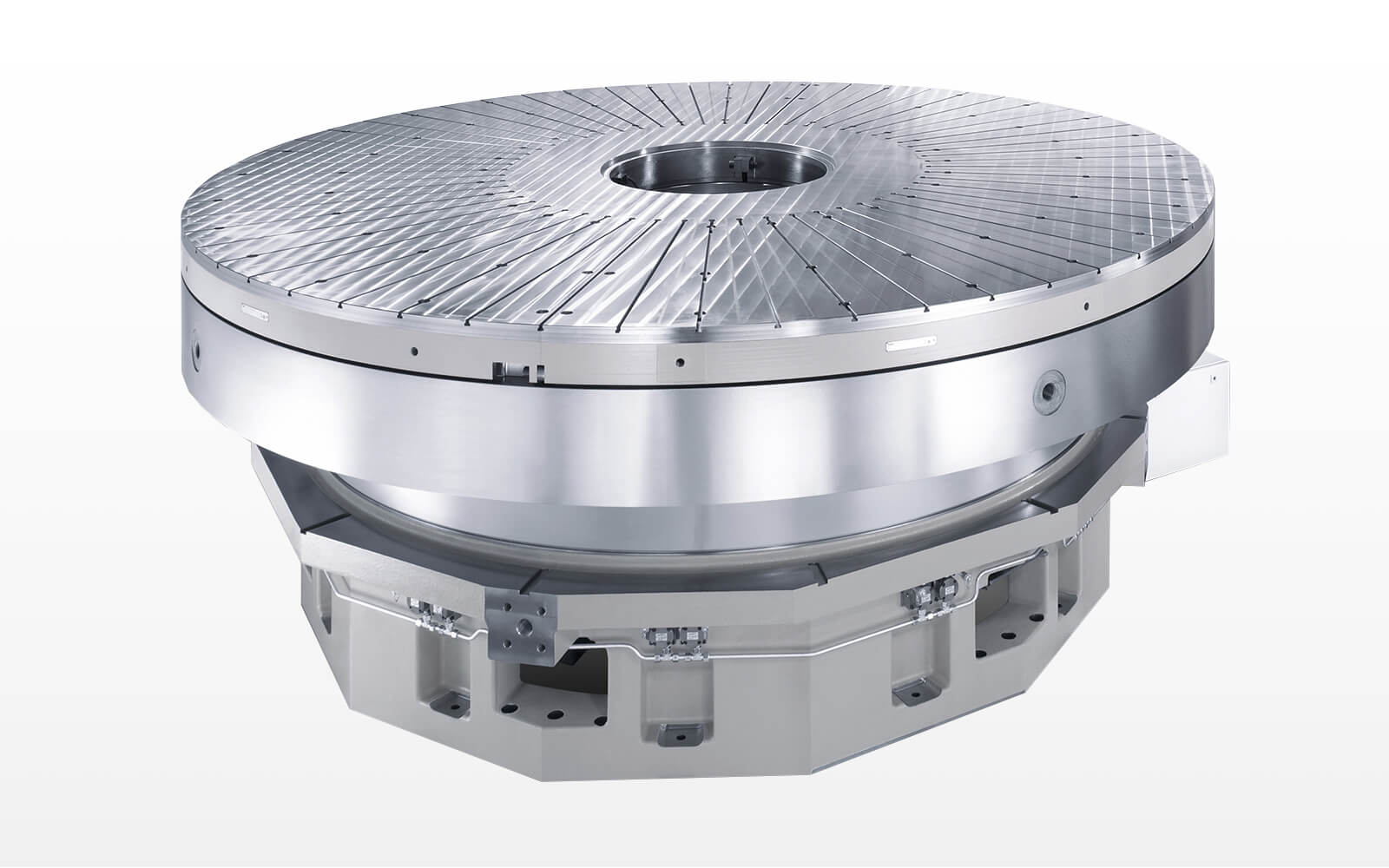

Tischplatte Ø: 3.000 mm
Lager Ø: 2.000 mm
Planlaufgenauigkeit: < 10 µm
Rundlaufgenauigkeit: < 10 µm
Drehzahl: 150 min-1
Zuladung vertikal: 15 t

Merkmale, Vorteile

Merkmale

  • Antrieb erfolgt mit ZOLLERN-Torque Motoren
  • Auch als horizontale Achse ausführbar
  • Rundtische mit Linearachsen kombinierbar

Vorteile

  • Rund- und Planlaufgenauigkeit bis < 5 µm
  • Hohe Belastbarkeit
  • Hohe Kippsteifigkeit
  • Exzellente Laufruhe

Anwendungen

  • Fräsmaschinen
  • Drehmaschinen
  • Schleifmaschinen
