Getriebe für Tunnelbohrmaschinen

ZOLLERN-Getriebe treiben weltweit Tunnelbohrmaschinen an, mit denen Tunnel für Straßen- und Schienenverkehr oder Wasser- und Abwasserversorgung gebohrt werden.

ZOLLERN-Tunnelbohrantriebe werden als Hauptantriebe, Förderschneckenantriebe und Erektorantriebe eingesetzt. Sie sind Kernkomponenten für Hard Rock TBM, Erddruck (EPB)- und Mikro-Tunnelbohrmaschinen sowie Kombinationen daraus.

  • 30% kompaktere Bauweise als herkömmliche Antriebslösungen
  • Abtriebsdrehmomente bis 3.000.000 Nm (im Standard)
  • Hydraulische und elektrische Antriebsvarianten
  • Flüssigkeitsgekühlt für den Dauereinsatz
  • Integrierte Haltebremse und Überlastkupplung
  • Ganzheitliche Antriebslösungen mit Getriebe, Synchronmotor (größer 400 kW) und Wechselrichter
Produktbeispiele

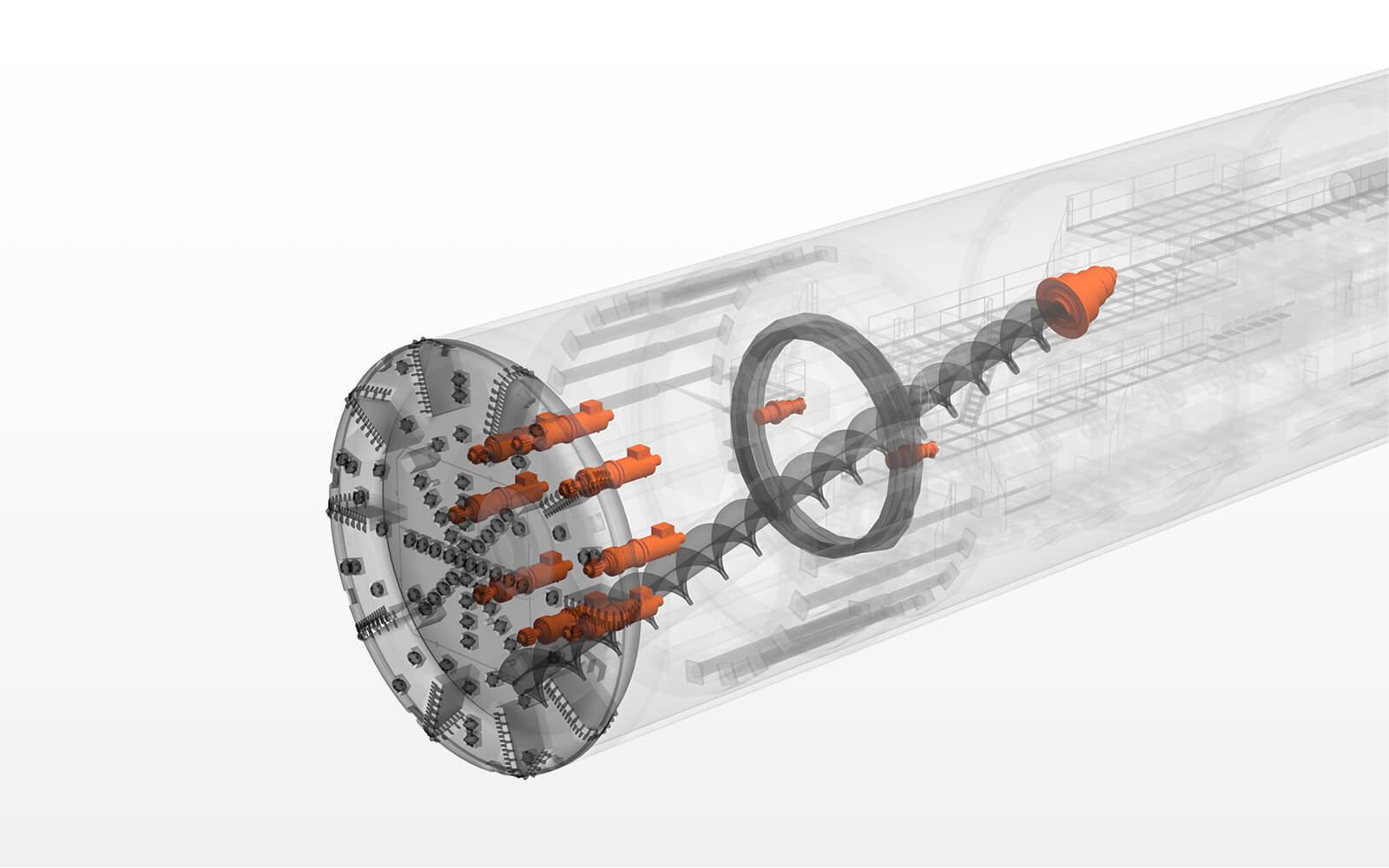

Overview Zollern tunnel boring gearboxes

Übersicht Zollern Tunnelbohrgetriebe

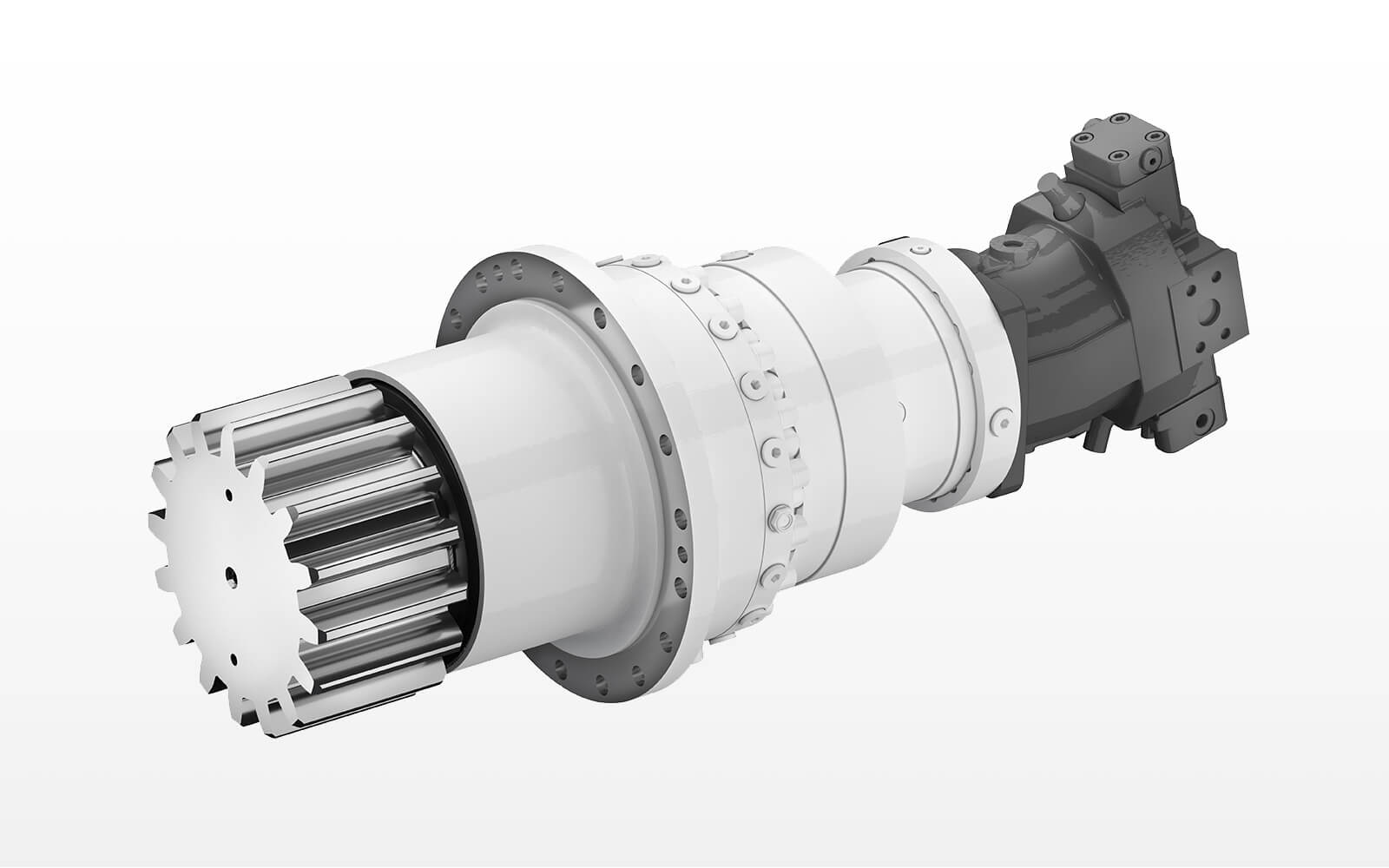

Hydraulic erector drive

Hydraulische Getriebe für Tübbingerektor

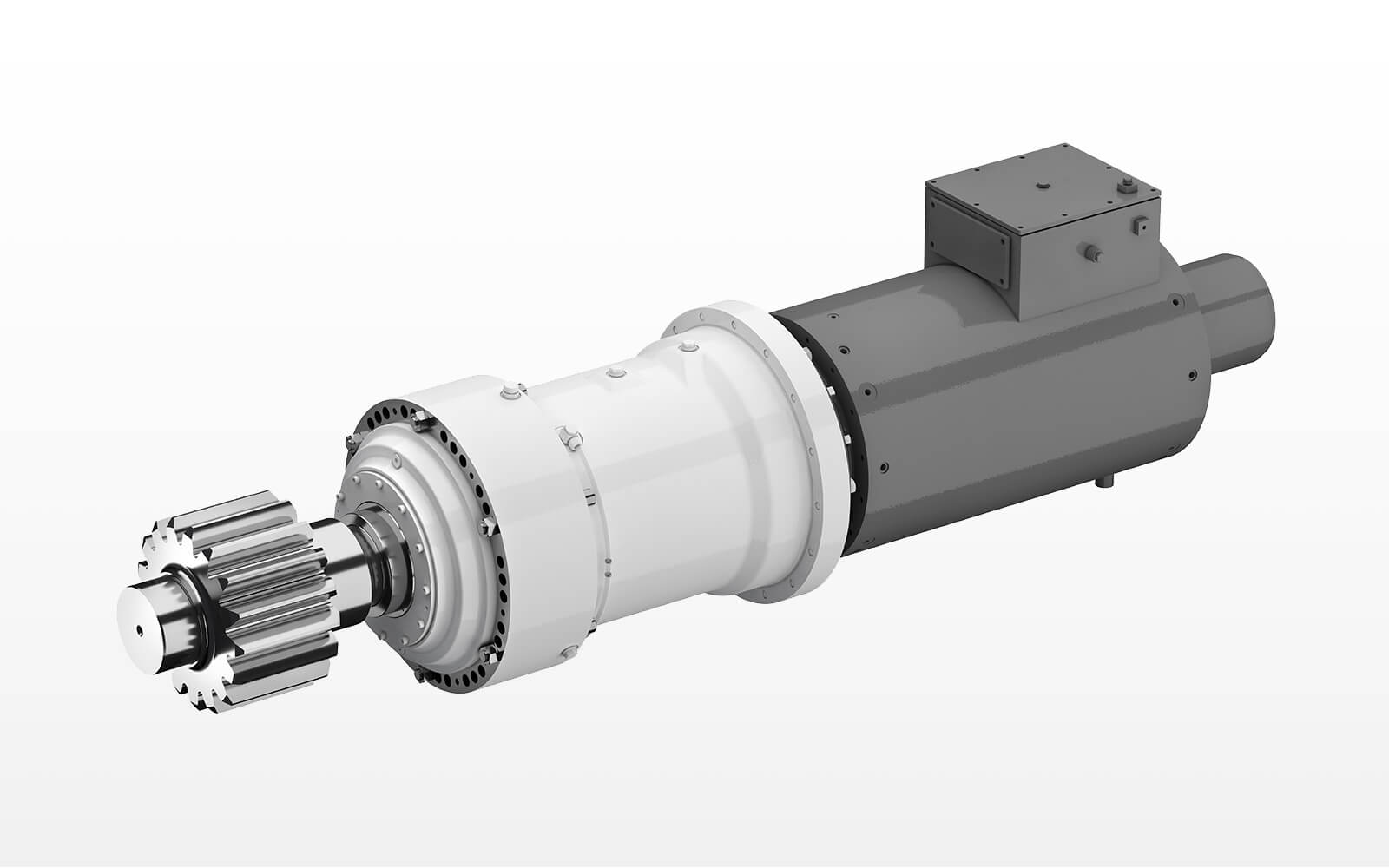

Main gearbox with asynchronous-motor in the power range of 200 till 400 kW

Hauptgetriebe mit Asynchronmotor in den Leistungsklassen 200 bis 400kW

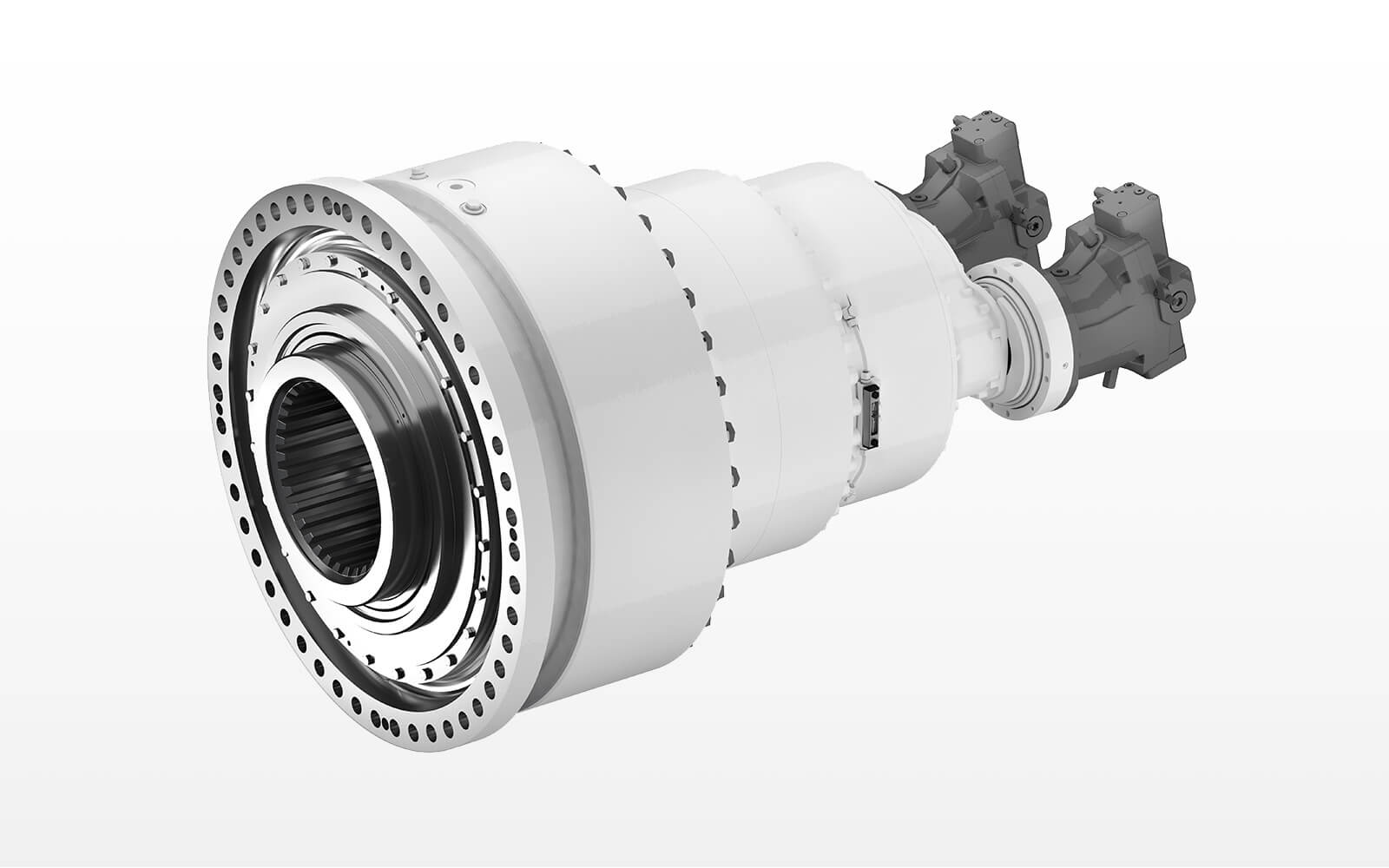

Central drive for microtunneling with output torque upt tp 2.200 kNm

Zentralantrieb für Microtunneling mit Abtriebsdrehmomenten bis 2.200 kNm

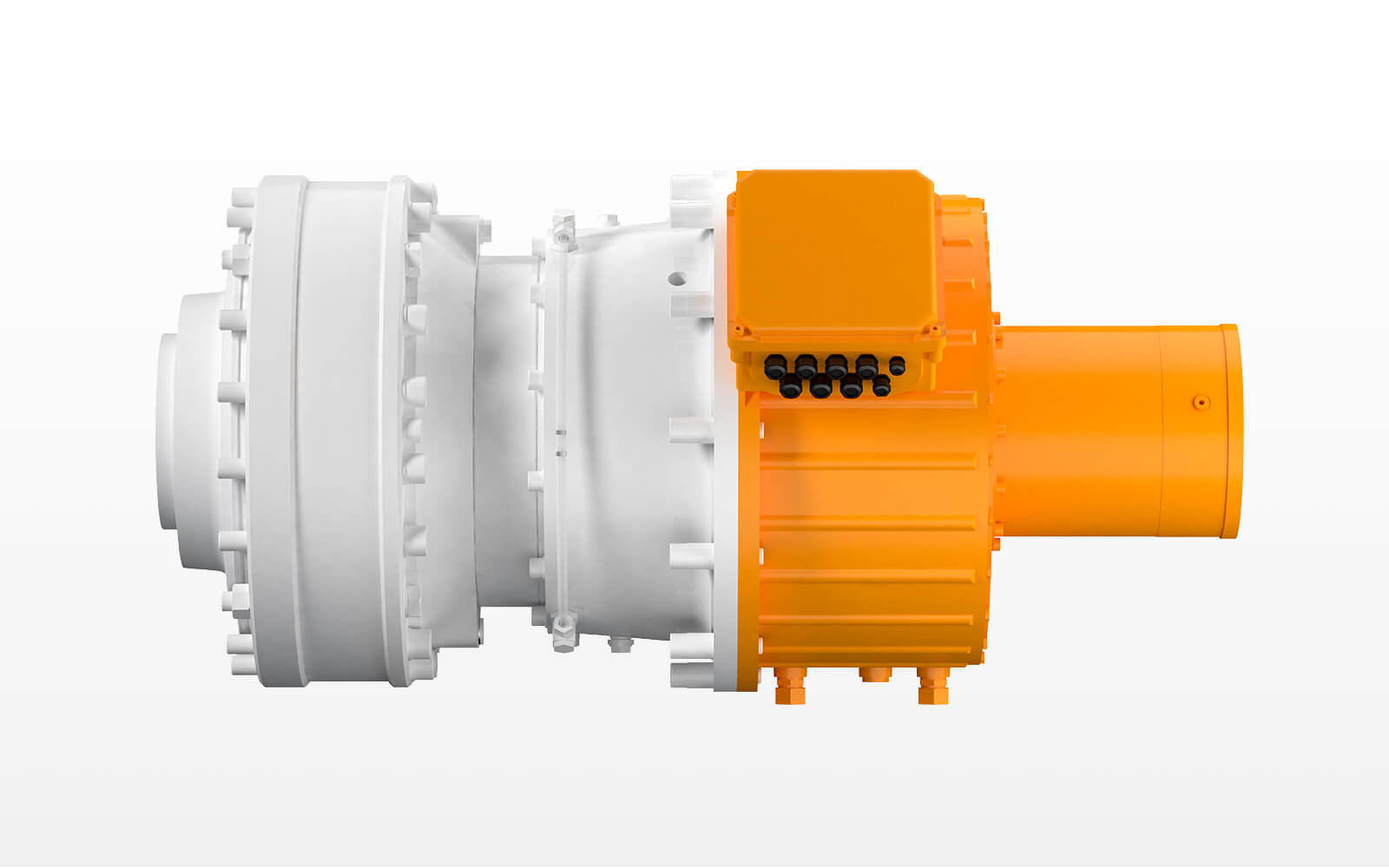

compact main-gearbox with Zollern-syncronous motor in a power range of 200 till 250 kW

Kompakthauptgetriebe mit ZOLLERN-Synchronmotor in der Leistungsklasse 200 bis 250 kW

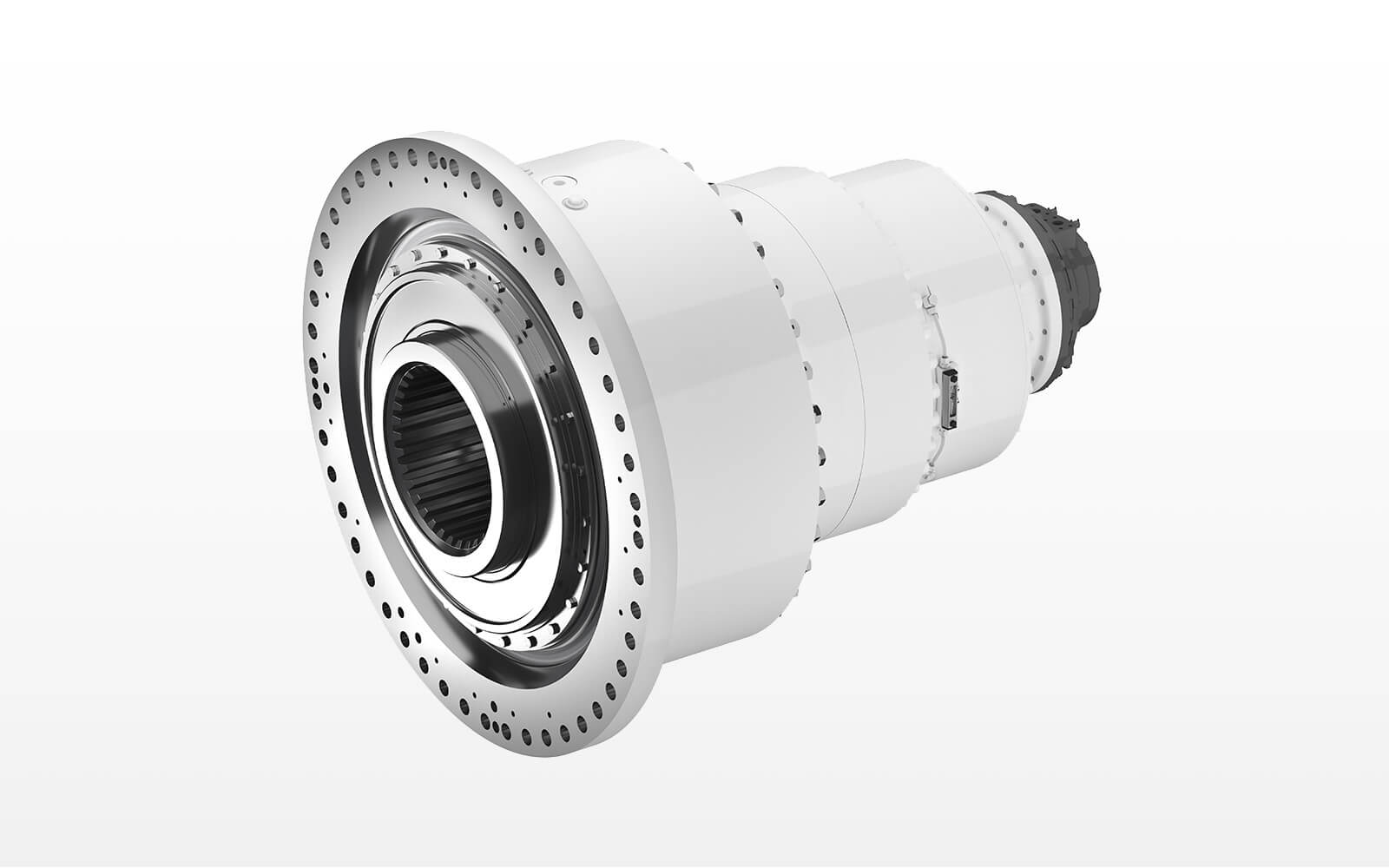

Hydraulic screw conveyor gearbox

Hydraulischer Förderschneckenantrieb

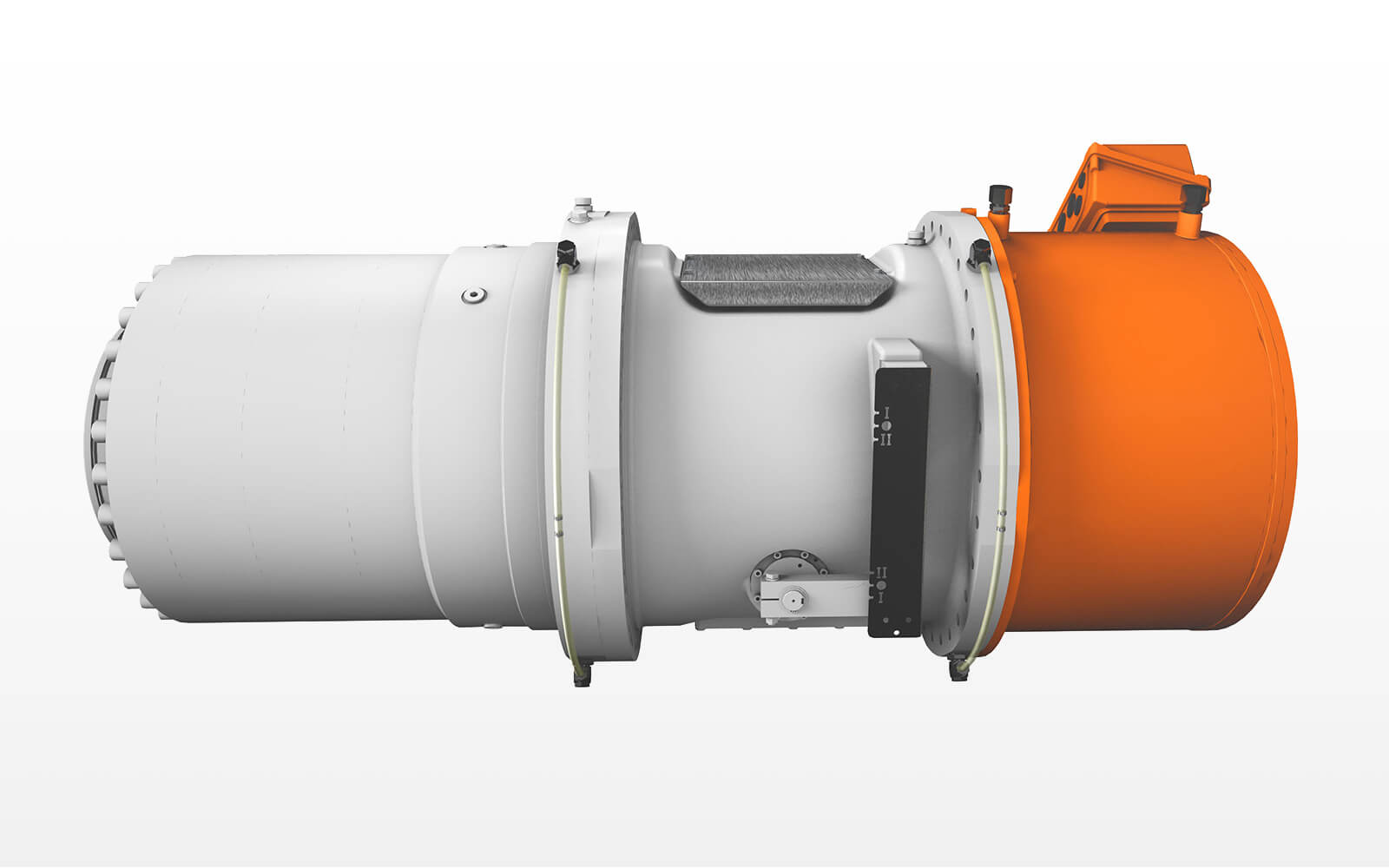

Switch gearbox with ZOLLERN-syncronous motor, for changing geological conditions (hard rock, EPB, slurry) at a power range 200 kW till 400 kW

Schaltgetriebe mit ZOLLERN-Synchronmotor, für wechselnde geologische Bedingungen (hard rock, EPB, slurry) in den Leistungsklassen 200 kW bis 400 kW

Technische Daten

Aufsteckplanetengetriebe
Type kW Leistung bis Abtriebsdrehmoment
max.
Statisches
Abtriebsdrehmoment
max.
Übersetzung
für Hard Rock
Applikation
Übersetzung für
EPB Applikation
5.29 75 - 250 KW 125 kNm 185 kNm 21 - 35 45 - 112
5.31 200 - 300 kW 175 kNm 225 kNm 18 - 40 54 - 147
5.32 300 - 400 kW 280 kNm 345 kNm 29 - 40 45 - 128
5.33 350 kW 300 kNm 450 KNm   108
5.40 670 kW 2.200 kNm 3.000 KNm   64

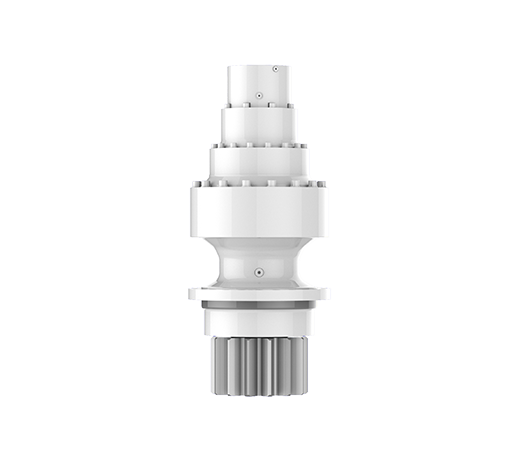

Planetengetriebe mit integriertem, gelagertem Abtriebsritzel
Type kW Leistung bis Abtriebsdrehmoment
max.
Statisches
Abtriebsdrehmoment
max.
Übersetzung  Modul an
Abtriebsritzel
3.22 85 kW 16,8 kNm 25,2 kNm 21 - 45 12 - 14
3.27 60 - 100 kW 80 kNm 91,5 kNm 112 16
3.32 300 - 400 kW 280 kNm 345 kNm 61 - 177 25



Wartungskonzepte

Um teure Ausfallzeiten beim Einsatz von Getrieben zu vermeiden, bietet ZOLLERN Wartungskonzepte, die speziell für Getriebe entwickelt wurden, die in Tunnelbohrmaschinen zum Einsatz kommen.

Anwendungen

Baumaschine: Hard Rock Tunnelbohrmaschine, Erddruck TBM (EPB) und Mikro-Tunnelbohrmaschinen, single mode, double mode und triple mode.
