Profilés spéciaux - laminés à chaud, à froid ou étirés à froid

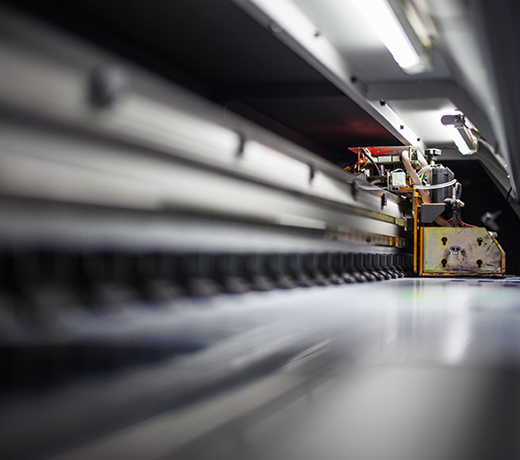

• Guidages à billes et à rouleaux
• Rails miniatures
• Rails lourds
• Guidages de rails télescopiques
• Supports d’arbre
• Axes linéaires

Des nuances d’acier modifiées avec le plus haut degré de pureté sont utilisées pour les profilés dans la technologie linéaire. Cela permet d’obtenir des guidages linéaires présentant d’excellentes propriétés, telles que

• très bonne trempabilité
• grande résistance à l’usure
• réalisation de capacités de charge élevées
• distorsion minimale lors de la transformation ultérieure

ZOLLERN utilise le durcissement inductif pour obtenir des duretés superficielles partiellement élevées jusqu’à 64 HRC dans la zone périphérique. Les zones non durcies conservent leurs propriétés positives grâce au formage à froid et peuvent être usinées de manière très économique.

Les profilés en acier ZOLLERN sont utilisés dans presque tous les domaines de la construction de véhicules, comme profilés pour

• Systèmes d’injection
• Composants de connexion
• Systèmes d’ajustement
• Systèmes de pilotage
• Systèmes de sécurité
• dans la technologie des réducteurs et des pompes, par exemple pour les pompes à palettes
• Composants pour l’électromobilité

Les profilés en acier ZOLLERN sont conçus et produits individuellement pour les applications les plus diverses. Les profilés peuvent également être reproduits de manière fiable en série avec de faibles tolérances. La sélection ciblée des matériaux et les traitements thermiques spéciaux simplifient l’usinage ultérieur, même pour les formes de profilé géométrique complexes. L’étanchéité à la pression des composants produits est garantie par des contrôles par courants de Foucault et par ultrasons, même pour l’usinage des aciers.

Des composants pour le transport de passagers aux profilés pour la sécurisation des quais et des voies à l’aide de portes palières, nos profilés en acier offrent une très grande précision dimensionnelle, un rapport de résistance optimal et une grande qualité de surface. Ils sont donc idéaux pour diverses applications dans le domaine du transport ferroviaire.

Les profilés en acier ZOLLERN sont utilisés dans les machines-outils, les machines d’impression et les pompes, entre autres, comme

• Mâchoires de serrage
• Éléments de serrage pneumatiques
• Corps de serrage pour roues libres
• Profilés d’engrenage
• Racleurs et déflecteurs de copeaux pour les couvercles de machines
• Rails de guidage plats, barrettes de raccordement
• Profilés de préhension en robotique
• Blocs coulissants
• Arbres cannelés, arbres polygonaux

Des rayons étroits, des contre-dépouilles et les plus petites tolérances dimensionnelles sont réalisés. Les engrenages peuvent être fabriqués dans une grande variété de variantes d’engrenages. Des avantages particuliers résultent des composants qui ont un engrenage spécial non symétrique, par ex. des demi-pignons, des pignons spéciaux. Grâce à la production proche des dimensions finales, les procédés d’usinage complexes peuvent souvent être supprimés.

Les grandes séries peuvent être réalisées de manière économique en utilisant des profilés en acier. L’utilisation des profilés permet de réduire l’effort d’usinage.

Profilés en acier pour ferrures et serrures, en tant que

• Profilés de pignon pour les ferme-portes, les ouvre-portes et les arrêts de porte
• Boîtier pour cadenas
• Profilés pour les serrures de portes et de fenêtres
• Profilés spéciaux pour blocs coulissants

Des surfaces impeccables et d’excellentes propriétés mécaniques caractérisent les profilés. Ils garantissent la sécurité fonctionnelle et la durabilité de l’application en tant que

• barres à clés
• ressorts du doigt
• barres à queue d’aronde et
• barres I
• profilés d’épanouissement polaire

Il existe de nombreuses applications possibles des profilés spéciaux dans les secteurs de la construction et des machines de construction :

• Profils Kelly pour les barres Kelly dans la technologie de forage
• Arbres cannelés
• Profilés spéciaux pour la construction d’échafaudages et de façades (des éléments de construction composés de plusieurs profilés sont également possibles)
• Profilés de coffrage
• En tant que boîtier hydraulique
• Pour les accessoires des chariots élévateurs à fourche
• Pour les machines de fabrication de blocs de béton

Les profilés impressionnent par leur solidité, leur résistance à l’usure, leur ténacité en dessous de zéro, leur durabilité et leur haute qualité. Des formes de profilés adaptées et des traitements de surface spéciaux créent de très bonnes conditions pour les travaux de soudage suivants

• Blocs de culasse
• Détentes
• Percuteurs
• Chargeur de pression de gaz
• Plancher de visée et autres produits

fabriqués à partir de profilés en acier ZOLLERN ont fait leurs preuves dans l’utilisation des armes de chasse et de sport.

Le flux ininterrompu de fibres et l’excellente homogénéité des profilés en acier formés à chaud et à froid permettent une grande résistance à la fatigue. La combinaison choisie de matériaux et de procédés de trempe utilisés sur les profilés ZOLLERN convainc par des résistances allant jusqu’à 1 200 MPa. Ces profilés peuvent donc même résister à des contraintes dynamiques extrêmes. Les profilés en acier ZOLLERN sont une alternative économique aux technologies de production traditionnelles dans l’industrie des armes de chasse et de sport.

Nos profilés spéciaux visent à répondre aux normes élevées de la technologie médicale. Ils ont une excellente qualité de surface et sont fabriqués avec des matériaux de haute qualité, ainsi qu’en qualité d’implant.

Les profilés en acier inoxydable sont idéaux pour les pièces et dispositifs médicaux techniques. D’autres matériaux, tels que le titane, sont possibles.

Les profilés en acier ZOLLERN fonctionnent de manière fiable dans les tricoteuses rectilignes, les tricoteuses circulaires, les métiers à filer, les métiers à tisser, les tricoteurs et les cardes.

Comme

• Rouleaux dérouleurs
• Dispositif guide-fils
• Aides à la déviation
• Rails à aiguilles
• Glissières et
• Éléments de rail sous manchon

Ils permettent des mouvements rapides et précis.

La qualité de la surface des profilés répond à des exigences très élevées en termes de fonction et d’apparence.

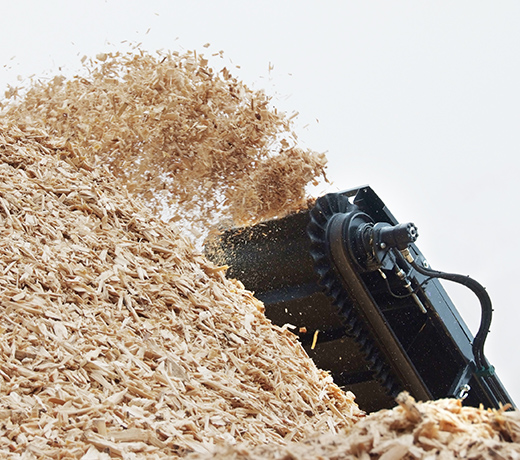

Les profilés en acier sont utilisés pour le recyclage, la propreté et le broyage sous différentes formes, comme :

• Porte-couteau
• Lames de hachage
• Barrettes de raccordement
• Barres de coupe
• Déflecteur de copeaux
• Profilés de râteau pour les stations d’épuration des eaux usées

Dans des secteurs tels que

• l’agriculture et la sylviculture
• l’industrie du papier ou encore
• l’industrie des déchets et du recyclage.

Les profilés partiellement durcis par induction, durcis à cœur par induction ou trempés sont particulièrement résistants à l’usure. Les profilés en acier ZOLLERN sont sûrs, très résistants et légers.

ZOLLERN fournit des arbres cannelés en acier trempé pour les joints universels et les profilés spéciaux conformément aux normes en vigueur, comme la norme DIN ISO 14.

Il y a de nombreuses applications pour des profilés spéciaux, et il y a toujours de nouvelles applications possibles, contactez-nous directement et demandez-nous !

Dans le cas du laminage à chaud, la matière première est chauffée par induction et laminée en un profilé brut en plusieurs séquences de passe automatisées

Dans le cas du laminage à chaud, la matière première est chauffée par induction et laminée en un profilé brut en plusieurs séquences de passe automatisées.

Dans le cas de l’étirage à froid, le profilé préformé laminé à chaud est étiré une ou plusieurs fois par une matrice en carbure et amené à la forme souhaitée. La contrainte introduite est neutralisée entre les étapes de formage par un traitement thermique.

Lors du laminage à froid, un fil machine est amené à température ambiante dans le contour final spécifié par laminage. Plusieurs unités de laminage dans une chaîne de production effectuent automatiquement ce procédé et confèrent aux profilés une qualité de surface élevée. Ce procédé est particulièrement adapté à la fabrication de petites géométries de profilés, qui sont nécessaires en grandes quantités.

ZOLLERN utilise le durcissement inductif pour augmenter la résistance à l’usure des surfaces des profilés. Des profondeurs de trempe de 0,5 à 5 millimètres et des valeurs de dureté allant jusqu’à 64 HRC sont atteintes.

Les profilés en acier sont ensuite traités de manière précise, de l’usinage mécanique à la finition de surface. ZOLLERN fournit des produits sur mesure à différents stades de la production jusqu’aux composants prêts à être installés. Des profilés creux à géométrie interne ou des profils soudés sont également disponibles.
