Guidages hydrostatiques

Les guidages hydrostatiques, rectangulaires et ronds de ZOLLERN impressionnent par leur amortissement et leur rigidité ainsi que par les vitesses de déplacement élevées qui peuvent être atteintes. Ils sont idéaux pour les mouvements oscillants rapides.

L’absence de frottement à basse vitesse empêche tout effet stick-slip et permet donc une précision de positionnement maximale.

Exemples de produits

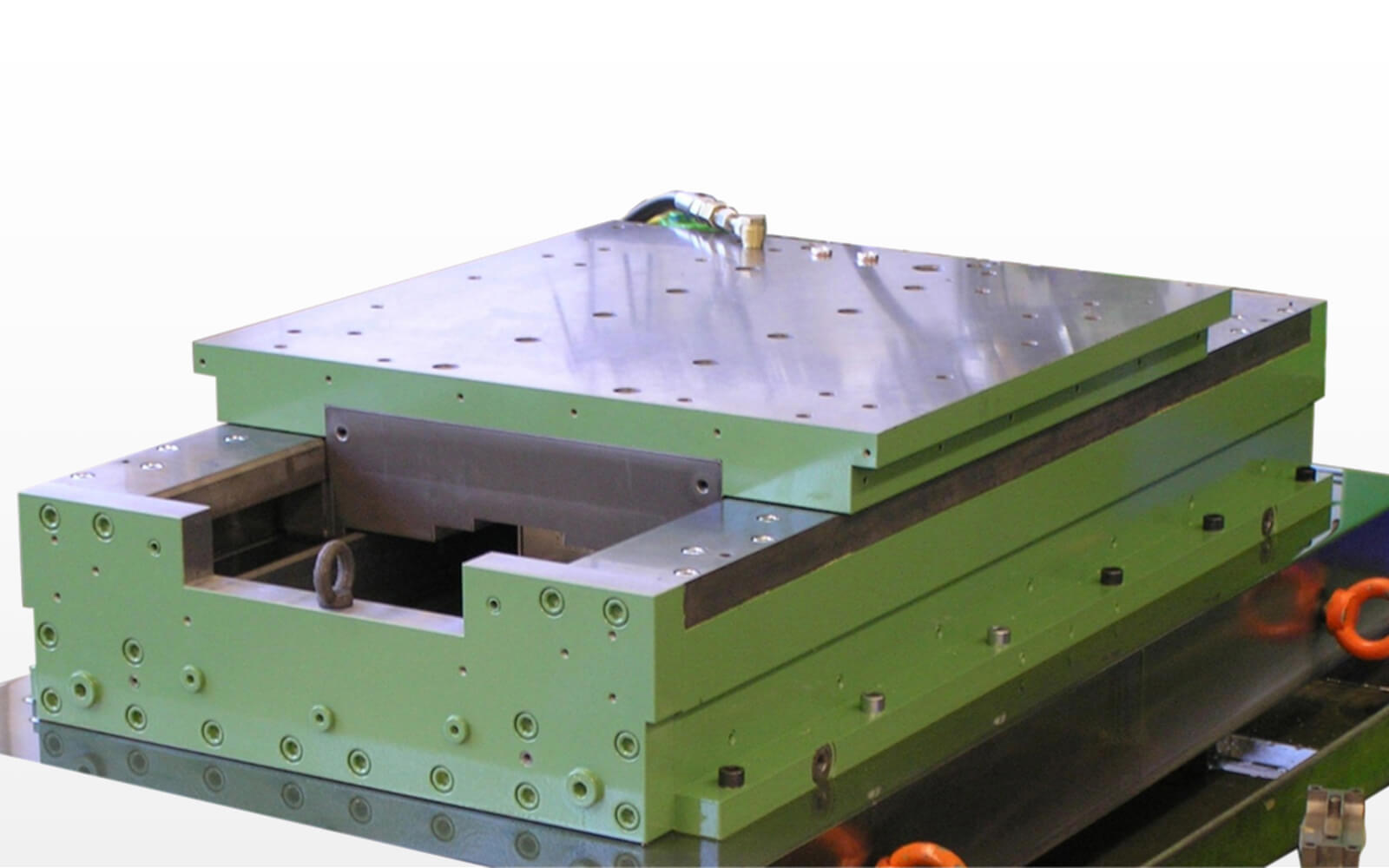

Unité de guidage hydrostatique
Système d’entraînement : Moteur linéaire
Dimensions de la table : 376 x 405 mm
Course : 520 mm
Précision : ± 3 µm
Capacité de charge verticale : 2 000 N

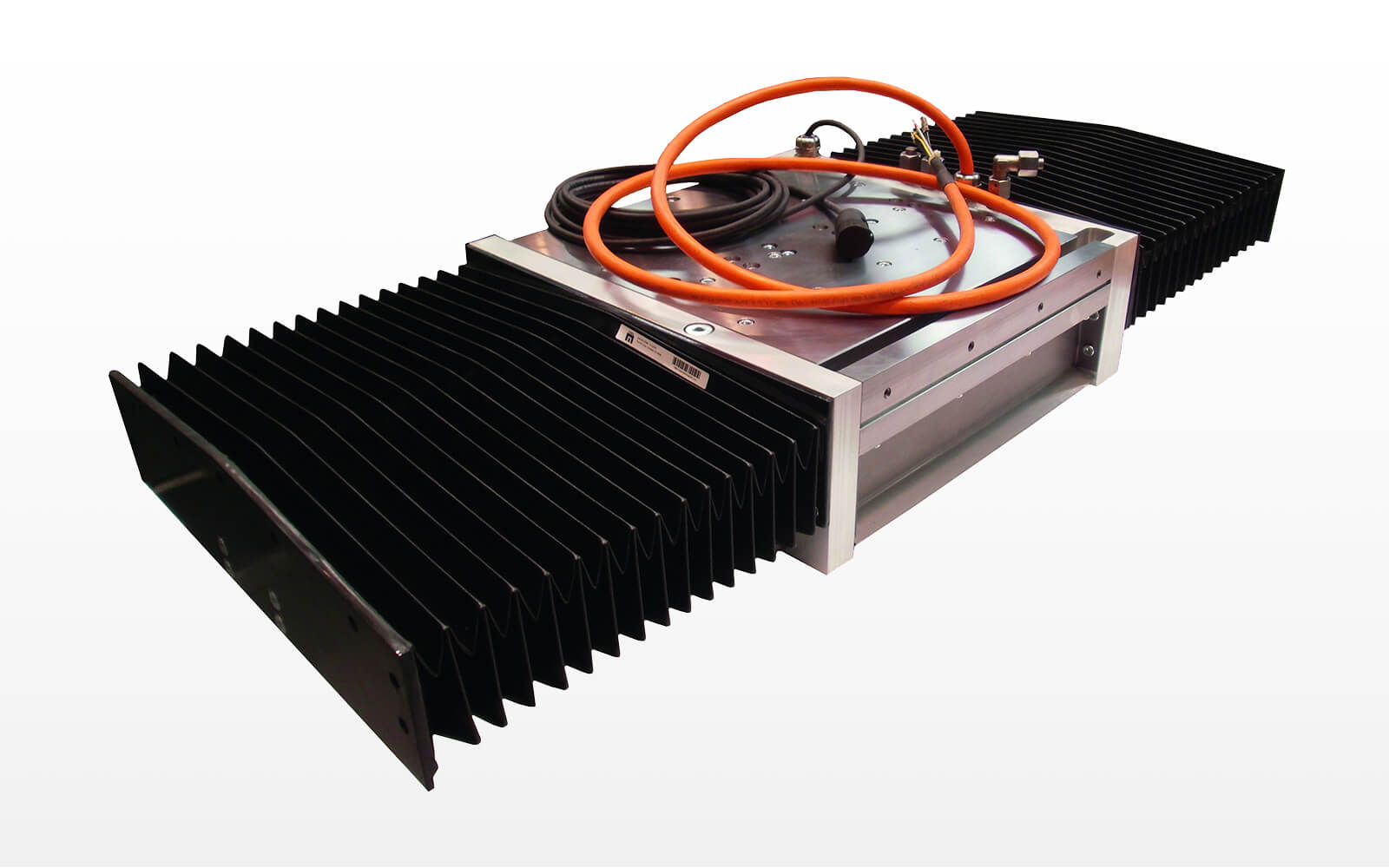

Unité de guidage hydrostatique
Système d’entraînement : Moteur linéaire
Dimensions de la table : 600 x 600 mm
Course : 350 mm
Précision : ± 3 µm
Capacité de charge verticale : 30 kN.

Unité de guidage hydrostatique
Système d’entraînement : entraînement à vis à billes.
Dimensions de la table : 300 x 400 mm
Course : 200 mm
Précision : < 1 µm
Capacité de charge verticale : 11 kN.

Rail de guidage plat hydrostatique
Course : 800 mm
Précision de fonctionnement : < 1 µm
Application : Composants prêts à être installés pour les tableaux guides

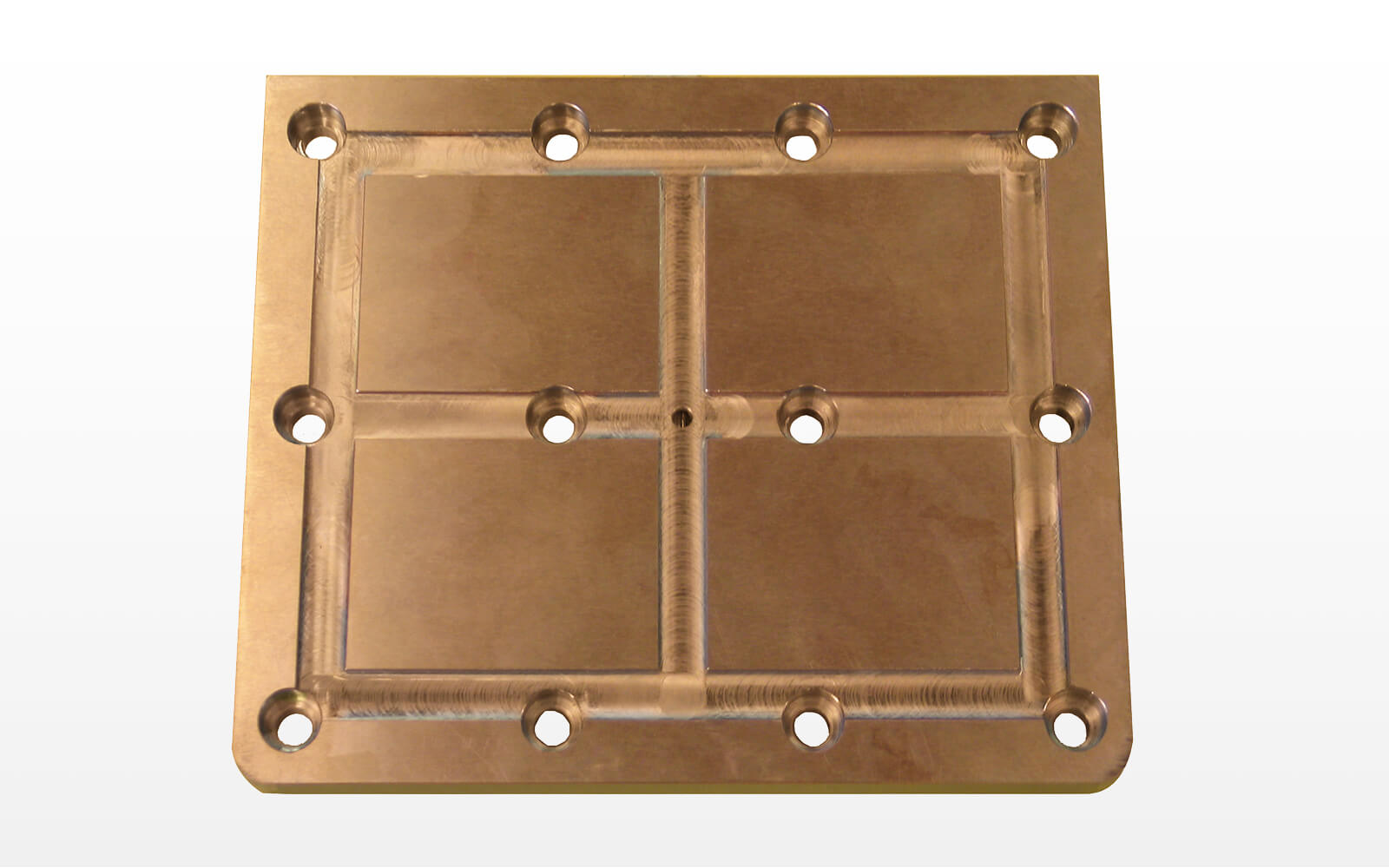

Plaques de guidage hydrostatiques pour grandes machines
Restricteur intégré
Dimensions de 70 x 30 x 7 à 440 x 245 x 22

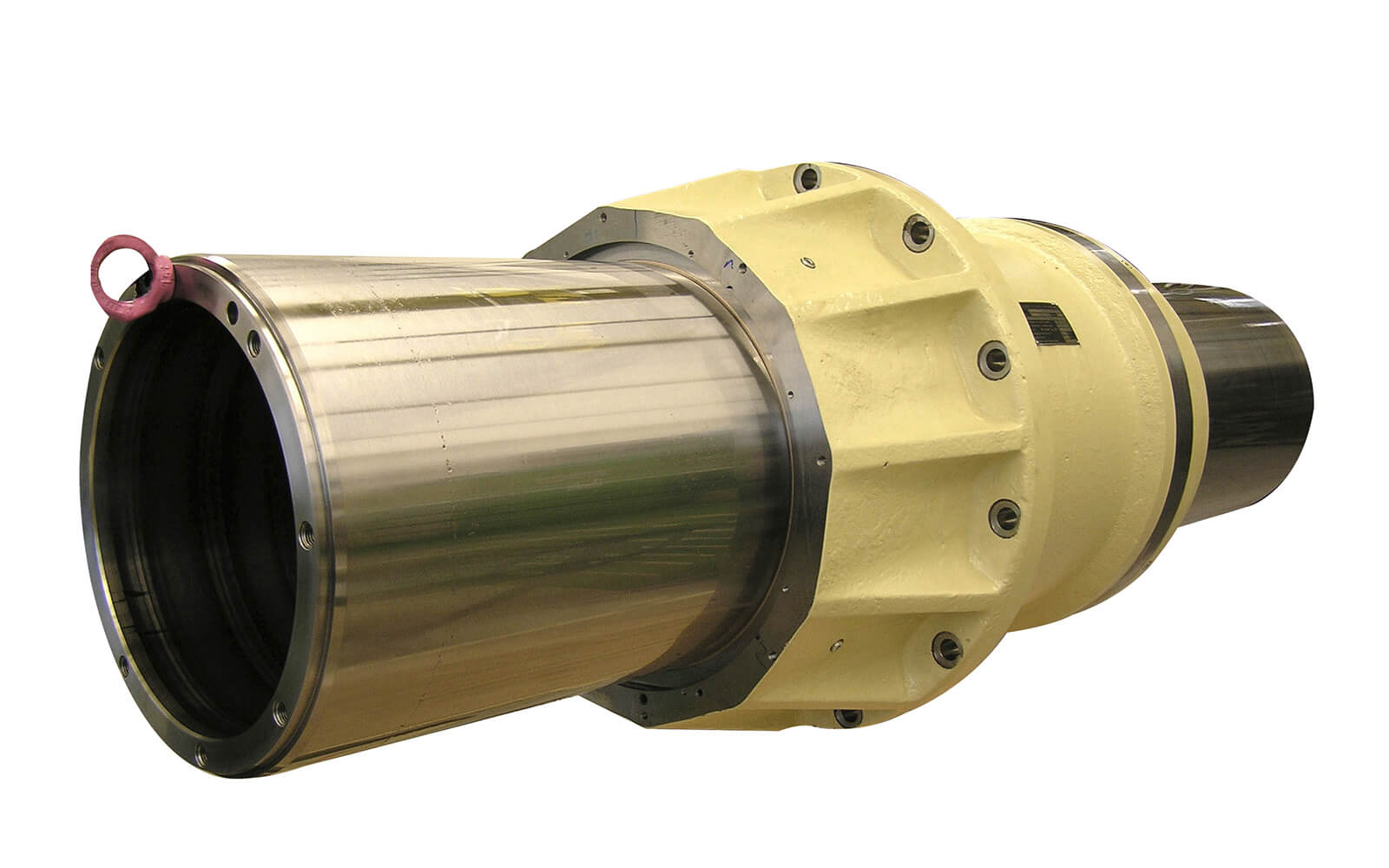

Guidage de fourreau hydrostatique
Taille du palier : diamètre 400 mm
Précision de fonctionnement : < 2 µm
Excellentes propriétés d’amortissement
Matériau composite acier/bronze

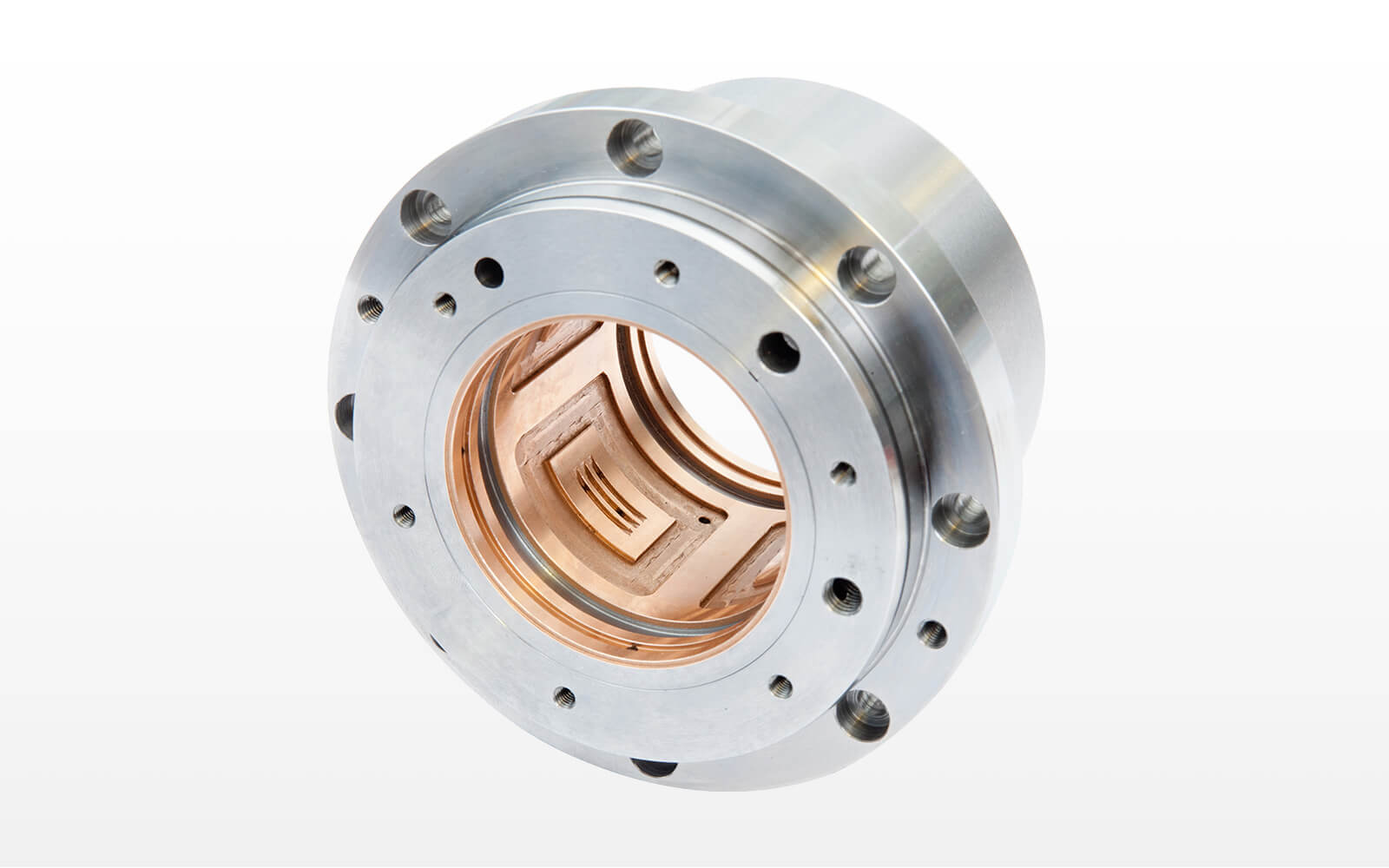

Palier à fourreau hydrostatique
Taille du palier : diamètre 70 mm
Précision de fonctionnement : < 1 µm
Excellentes propriétés d’amortissement
Matériau composite acier/bronze

Caractéristiques, avantages des guidages rectangulaires

Caractéristiques

  • Particulièrement bien adapté aux mouvements rapides ou oscillants réguliers
  • Sans frottement à basse vitesse
  • Amortissement élevé en raison du manque d’huile
  • Pas de vibrations des éléments roulants
  • Vitesse jusqu’à 30 m/s

Avantages

  • Durée de vie illimitée calculée
  • Très haute précision de positionnement
  • Stable thermiquement, évacuation de la chaleur directement par l’huile de lubrification
  • Pas de saut d’inversion de balle dû aux éléments roulants
  • Une seule connexion d’huile à la partie mobile est nécessaire, d’où une plus grande rigidité des paliers par rapport aux systèmes de restriction classiques
  • Caractéristiques des paliers indépendantes de la vitesse et de la température d’entrée - Système d’accélération utilisé dans chaque poche hydrostatique

Caractéristiques, avantages des guidages ronds

Caractéristiques

  • Sans frottement à basse vitesse
  • Amortissement élevé en raison du manque d’huile
  • Pas de vibrations des éléments roulants
  • Vitesse jusqu’à 30 m/s

Avantages

  • Durée de vie illimitée calculée
  • Très haute précision de positionnement
  • Stable thermiquement, évacuation de la chaleur directement par l’huile de lubrification
  • Pas de saut d’inversion de balle dû aux éléments roulants

Applications

  • Machines de tournage
  • Machines à rectifier
  • Machines à fraiser
  • Machines ECM
  • Bancs d’essai
