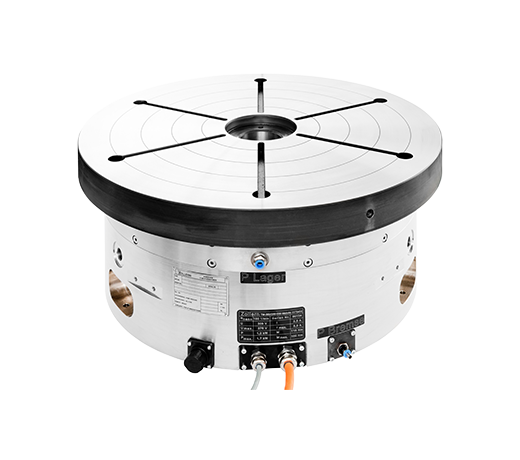

Tables rotatives hydrostatiques

Les tables rotatives hydrostatiques de ZOLLERN impressionnent par leur durabilité, leur grande précision de concentricité et de battement axial. Grâce au compensateur de jeu de palier ZOLLERN, la pression de poche optimale est réglée automatiquement et indépendamment des tolérances de production. L’absence de frottement à basse vitesse empêche tout effet stick-slip et permet donc une précision de positionnement maximale.

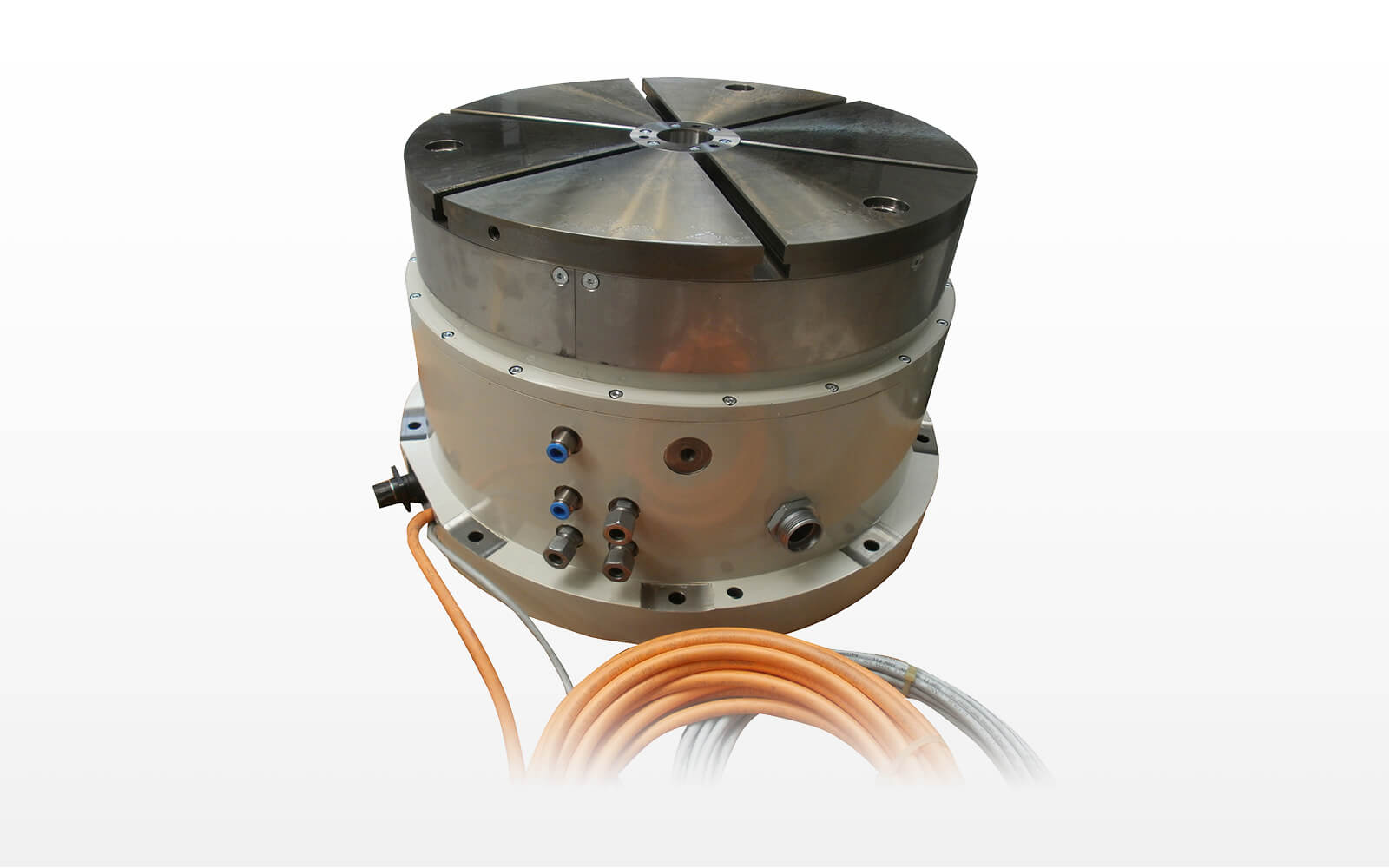

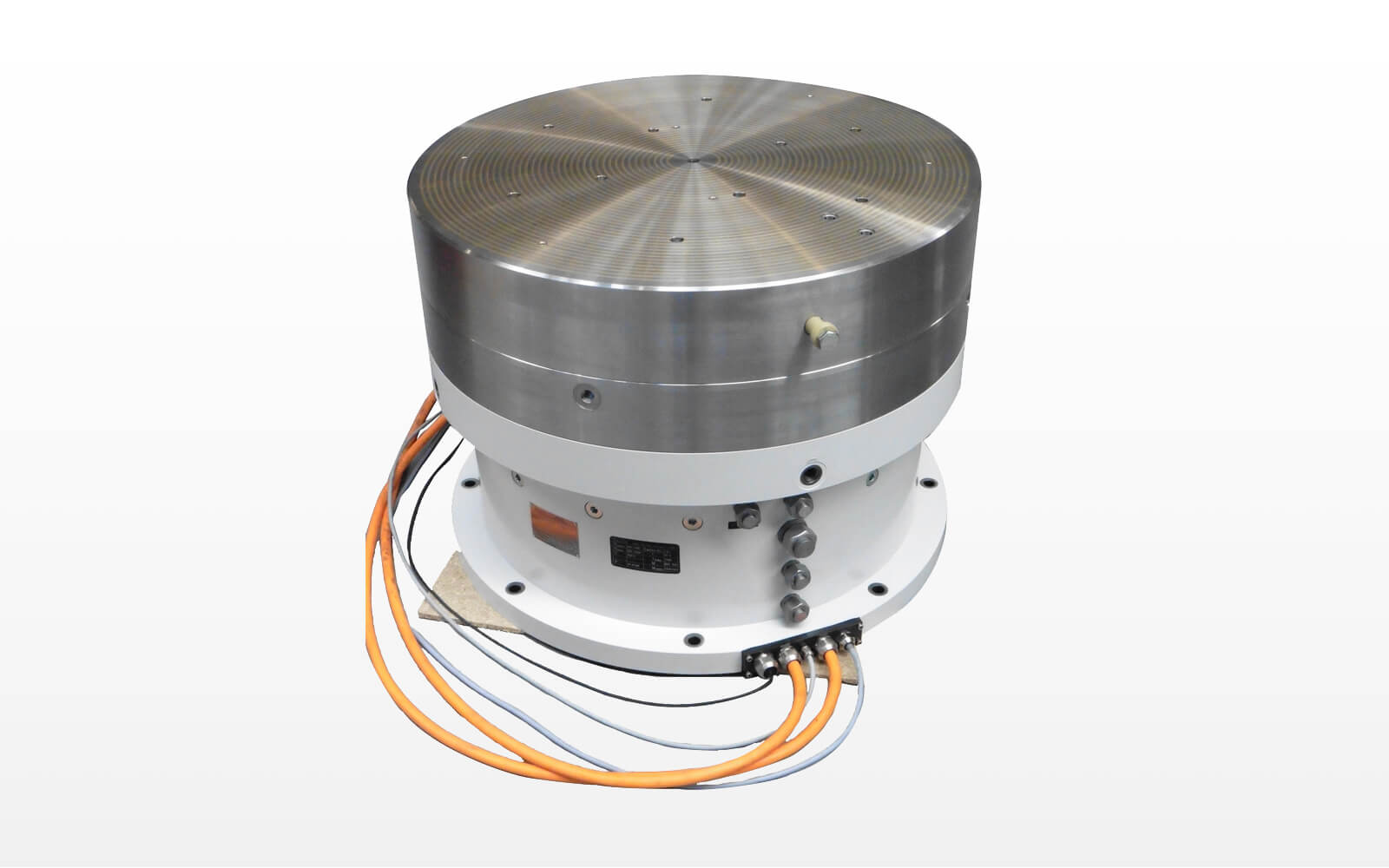

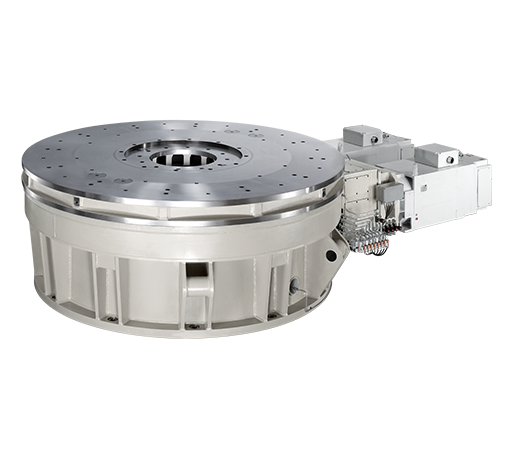

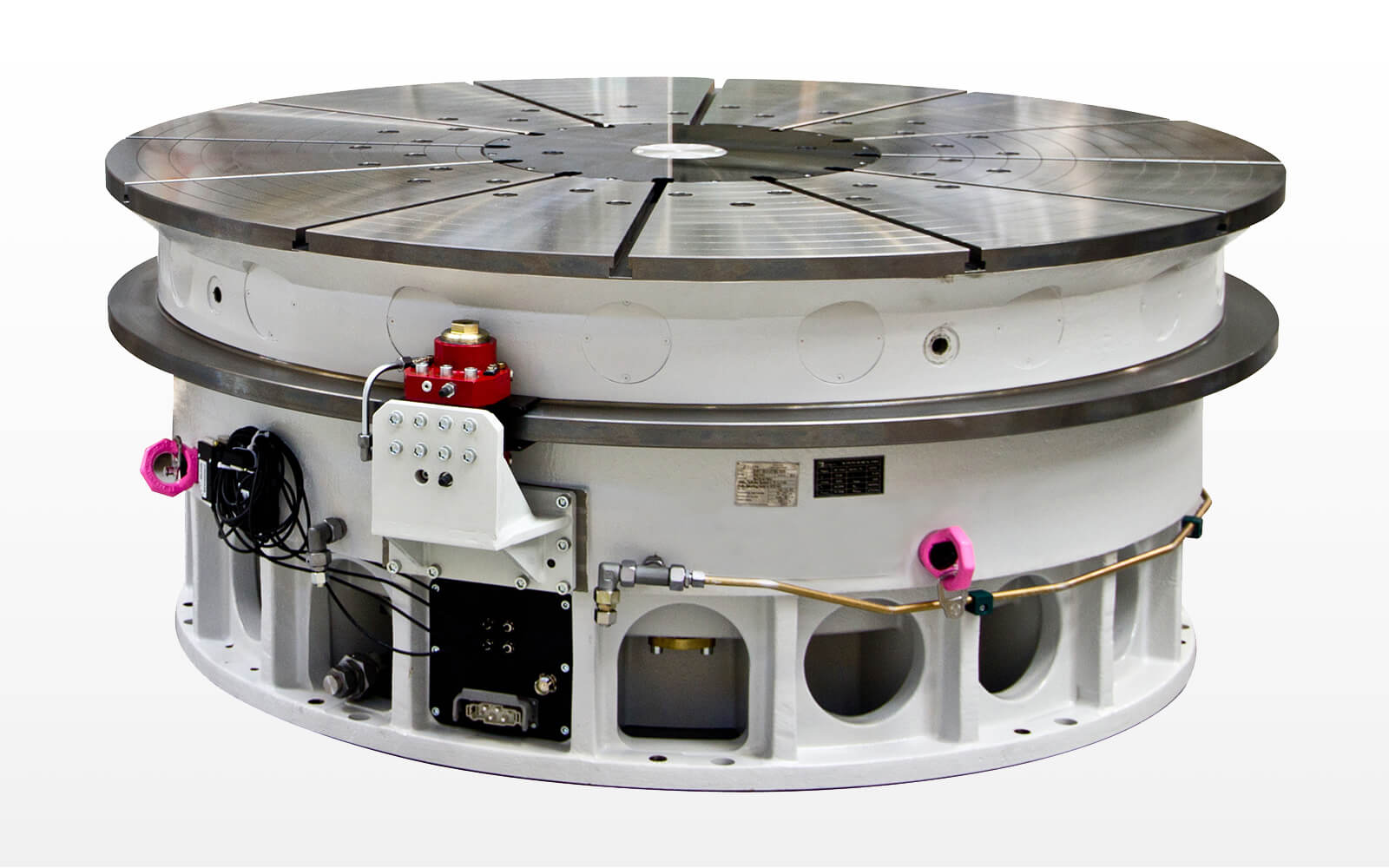

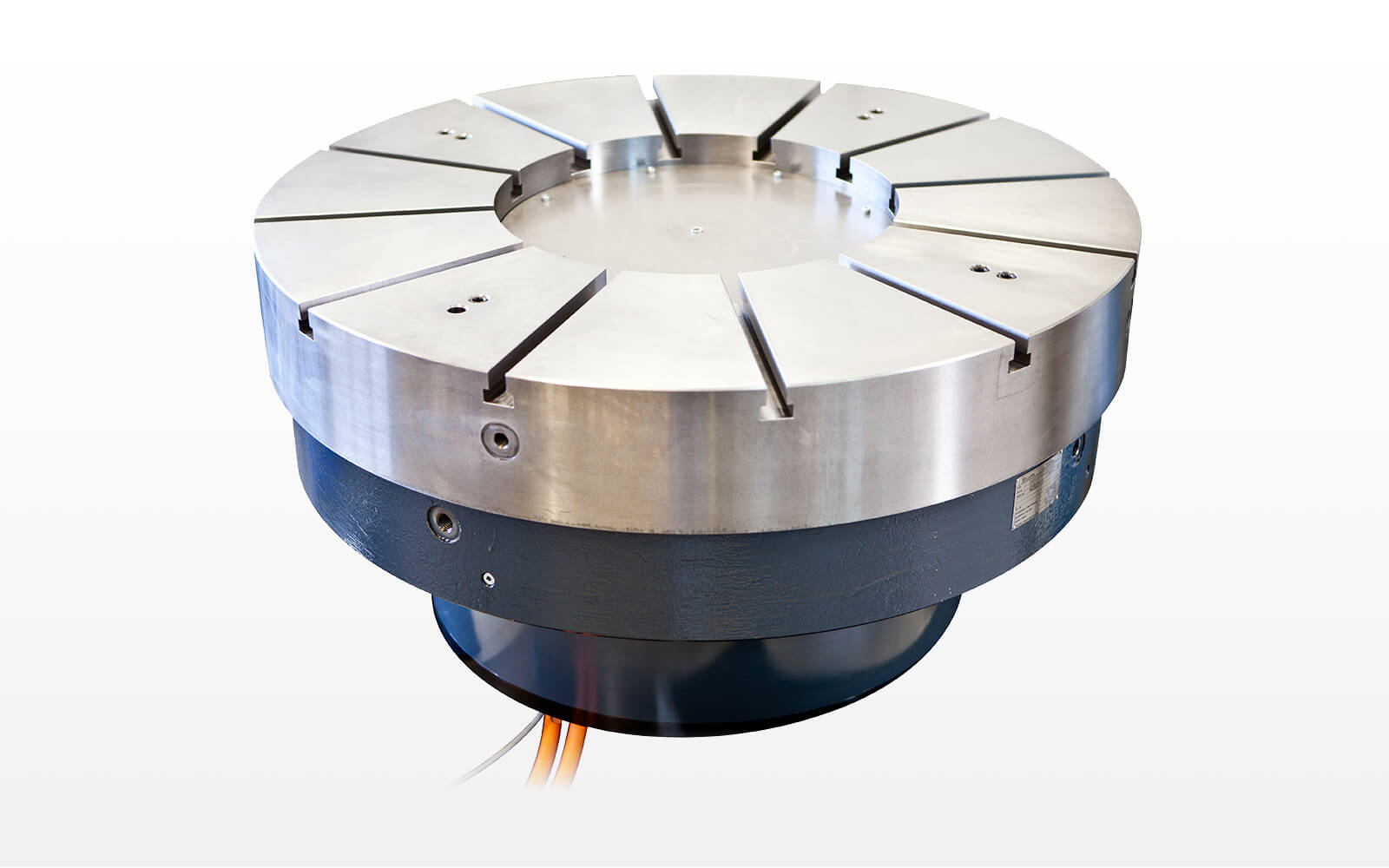

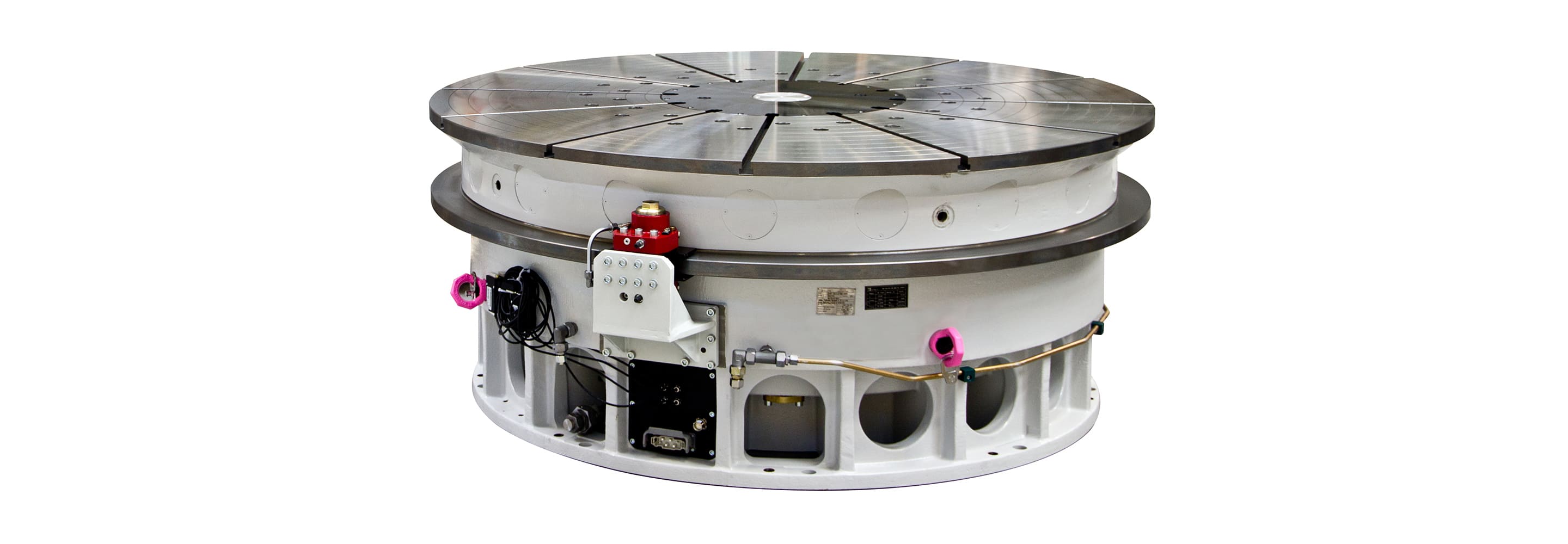

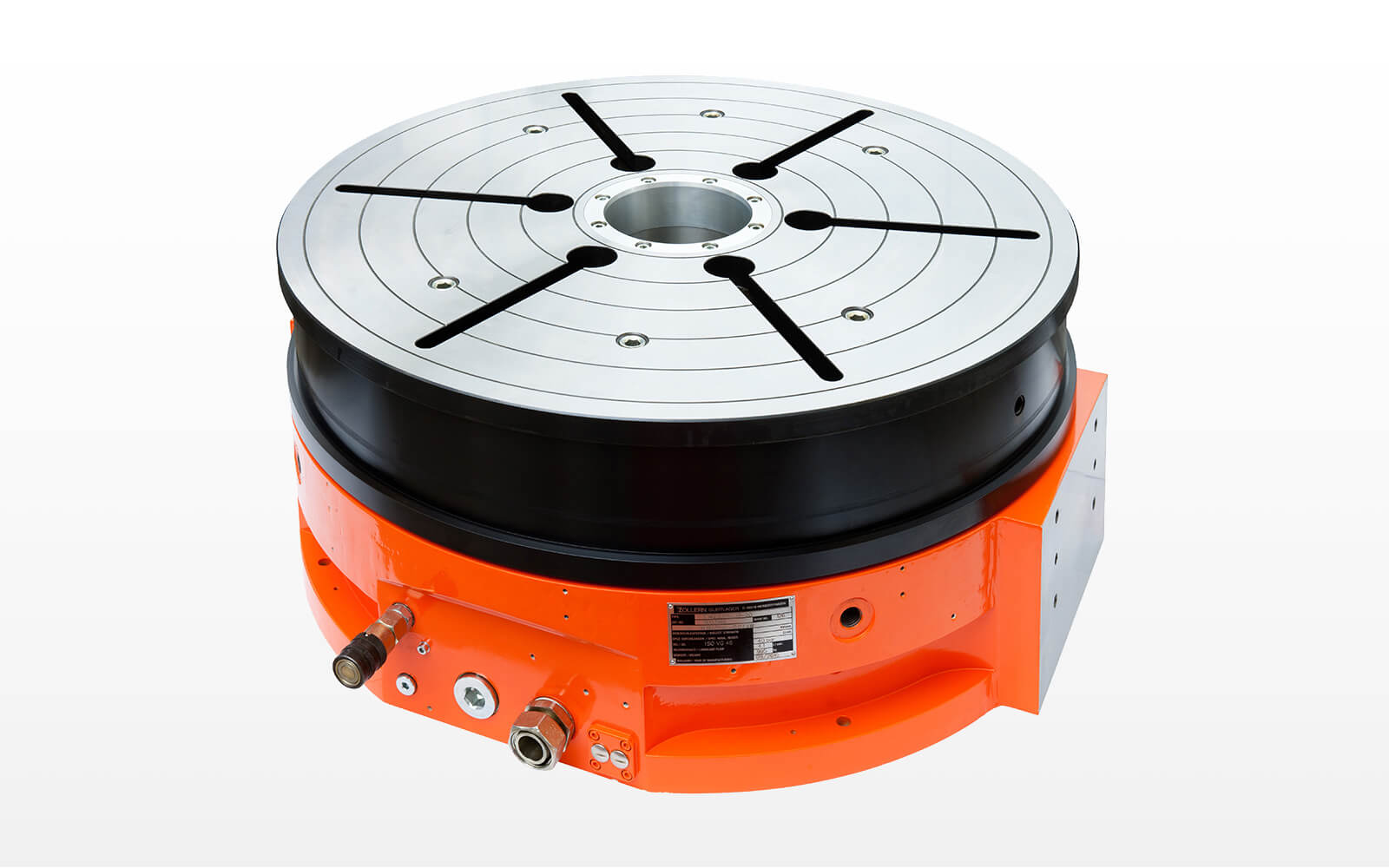

Exemples de produits

Taille de la table : Ø 1 800 mm
Diamètre du palier radial : 1 050 mm
Précision de fonctionnement : < 1 µm
RPM : 150 tr/min
Capacité de charge du palier axial : 300 kN

Taille de la table : Ø 750 mm
Diamètre du palier radial : 374 mm
Précision de fonctionnement : < 0,3 µm
RPM : 10 tr/min
Capacité de charge du palier axial : 30 kN

Taille de la table : Ø 1 000 mm
Diamètre du palier radial : 550 mm
Précision de fonctionnement : < 1 µm
RPM : 380 tr/min
Capacité de charge du palier axial : 50 kN

Taille de la table : Ø 800 mm
Diamètre du palier radial : 374 mm
Précision de fonctionnement des paliers < 1 1 µm
RPM : 240 tr/min
Charge utile nominale : 1 700 kg
Type d’huile : ISO VG 10
Pression d’alimentation : 35 bar
Couple de serrage : 6 000 Nm (hydraulique)

EP 1395465

Taille de la table : Ø 500 mm
Diamètre du palier radial : 374 mm
Précision de fonctionnement des paliers : < 1 µm
RPM : 100 tr/min
Capacité de charge du palier axial : 15 KN.
Type d’huile : ISO VG 22
Pression d’alimentation : 30 bar
Couple de serrage : 450 Nm (pneumatique)

EP 1352661

Caractéristiques, avantages

Caractéristiques

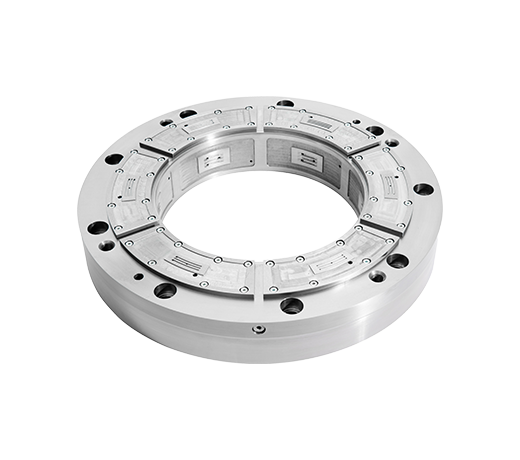

  • Palier radial-axial hydrostatique
  • Le compensateur de jeu de palier ZOLLERN fonctionne sans capillaires ni contrôleurs sensibles
  • Livraison avec système hydraulique complet et système de contrôle en option
  • Palier en fonte composite axial avec des propriétés spéciales de fonctionnement d’urgence

Avantages

  • Durée de vie illimitée calculée
  • Pas de saut d’inversion de la balle en raison des déviations des éléments roulants lorsque le sens de rotation est inversé
  • Sans frottement à basse vitesse, donc précision de positionnement maximale ; pas d’effet stick-slip
  • Précision de concentricité et de battement axial < 0,5 µm

Applications

  • Machines de tournage
  • Machines à rectifier
  • Machines à fraiser
  • Machines à mesurer



Données techniques
