Transmissions pour le broyage et le recyclage

Nos systèmes d'entraînement allient couples maximaux, conception compacte et fonctionnement dynamique, ce qui les rend idéaux pour les applications de recyclage exigeantes telles que les broyeurs et les concasseurs.

L'accouplement à friction breveté permet un réglage hydraulique continu pendant le fonctionnement et réduit les temps d'arrêt grâce à une réaction rapide aux changements de matériaux. La conception non rotative minimise le moment d'inertie, l'usure et la surchauffe.

Points forts
  • Couple jusqu'à 400 000 Nm en standard
  • Entraînement hydraulique et électrique
  • Choix du rapports de transmission et du type de sortie
  • Systèmes d'entraînement complets avec réducteur planétaire, moteur synchrone ou moteur couple et convertisseur de fréquence
  • Différents concepts de roulements et de joints pour répondre aux exigences individuelles
  • Embrayage à glissement breveté contre les surcharges
Exemples de produits

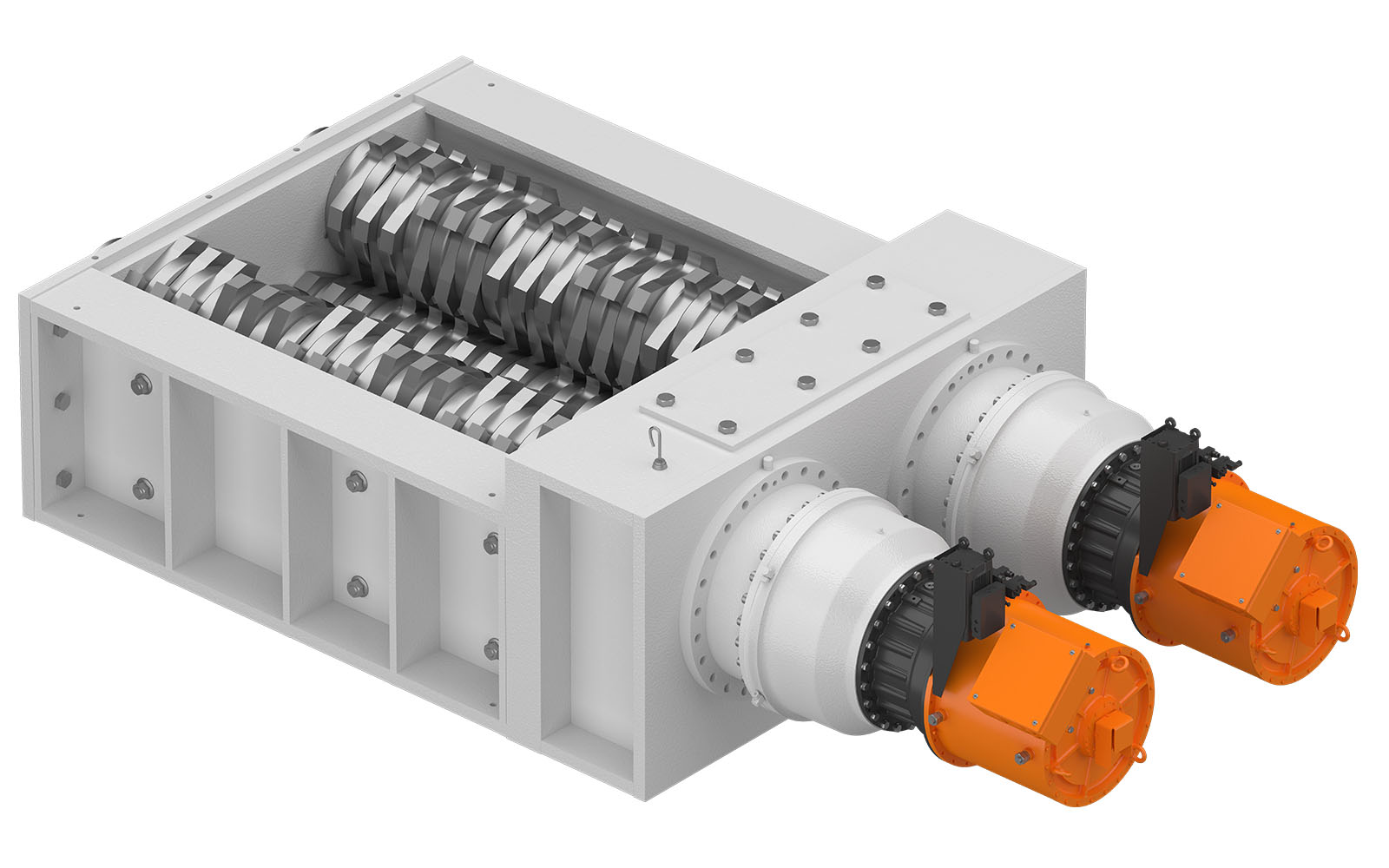

Chaîne cinématique avec moteur synchrone installée dans un broyeur (image en cours de réalisation)

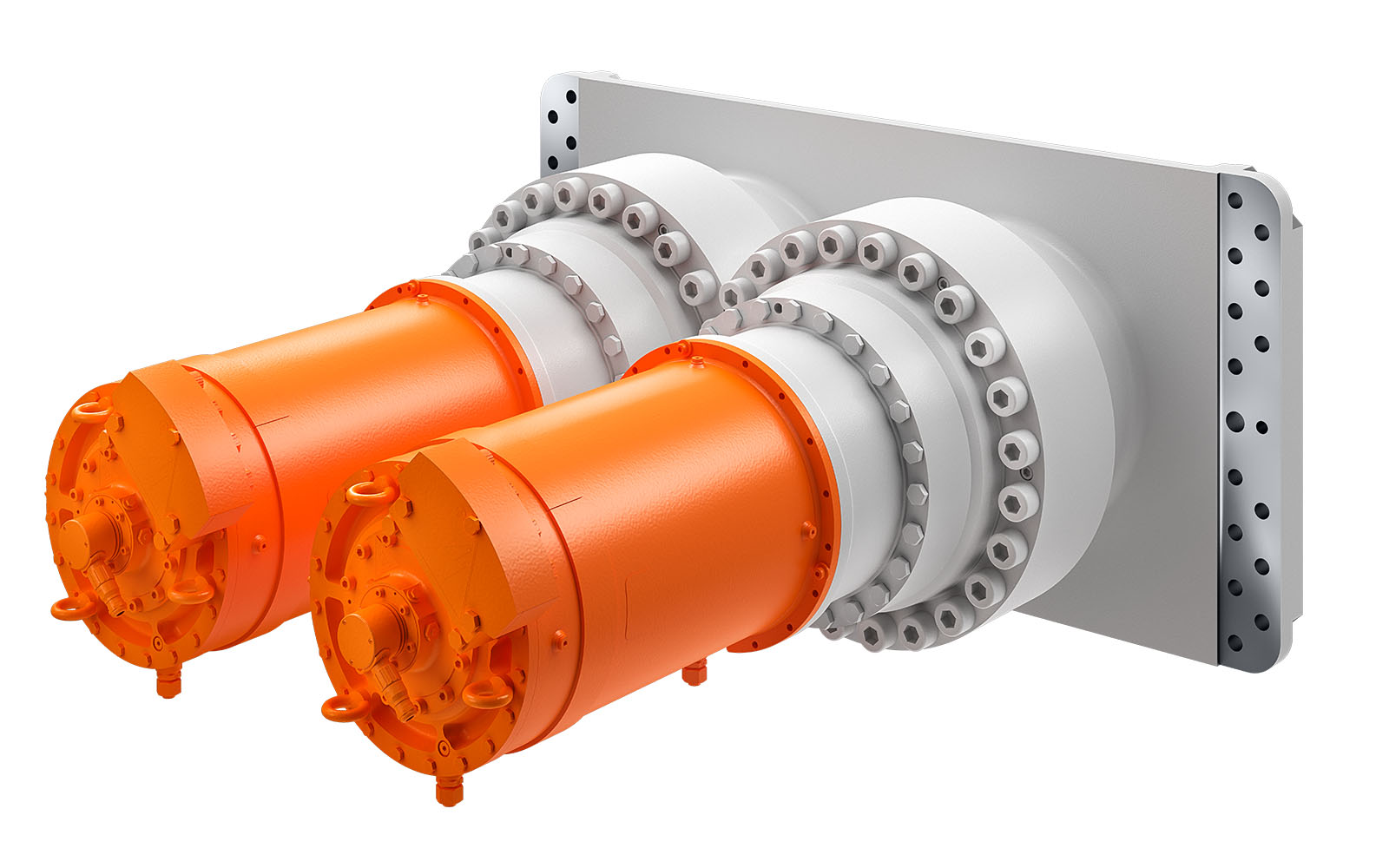

Chaîne cinématique avec moteur synchrone spécialement conçue pour les broyeurs à deux arbres

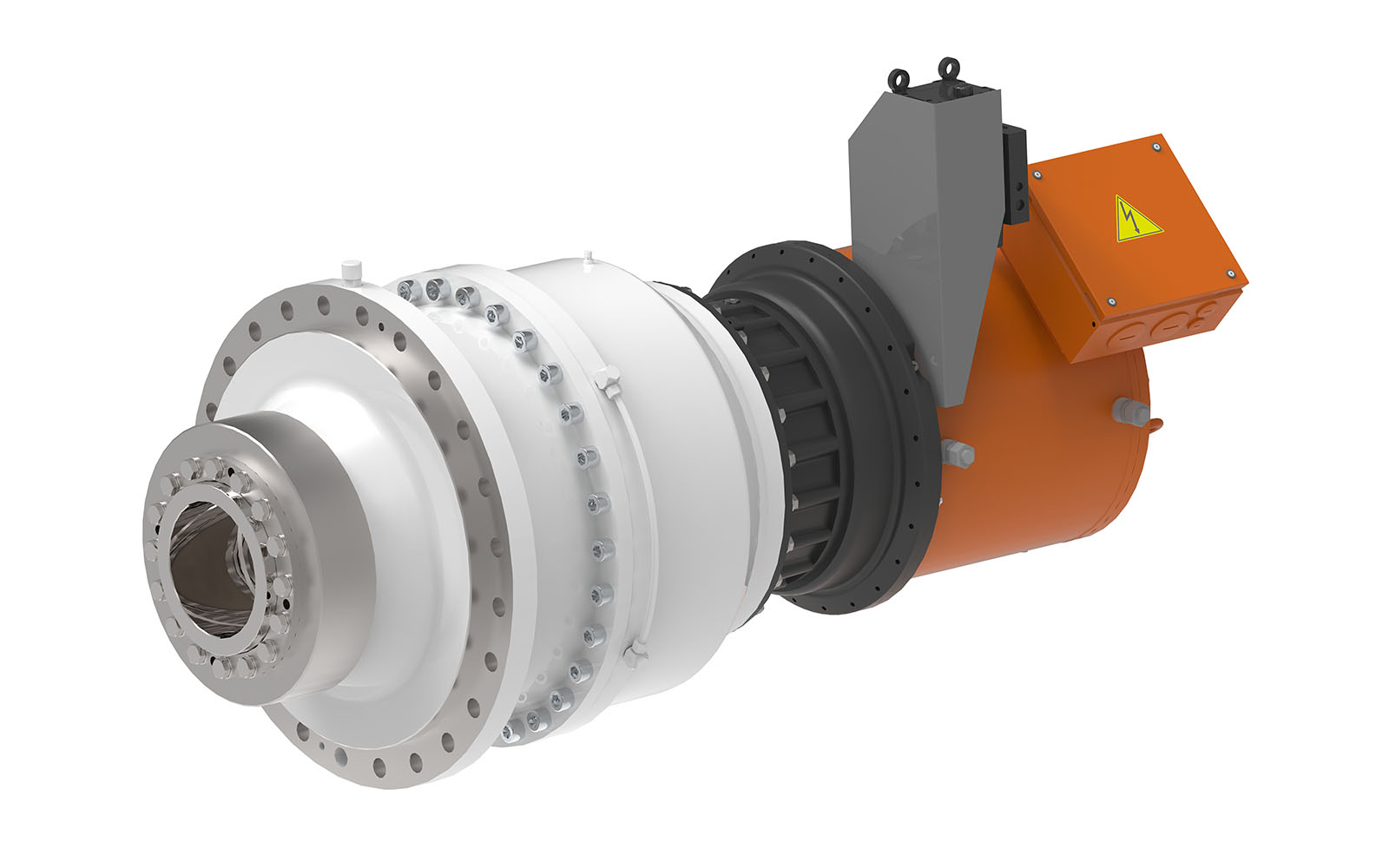

Système d'entraînement composé d'un réducteur planétaire, d'un accouplement à friction breveté avec groupe hydraulique et d'un moteur synchrone

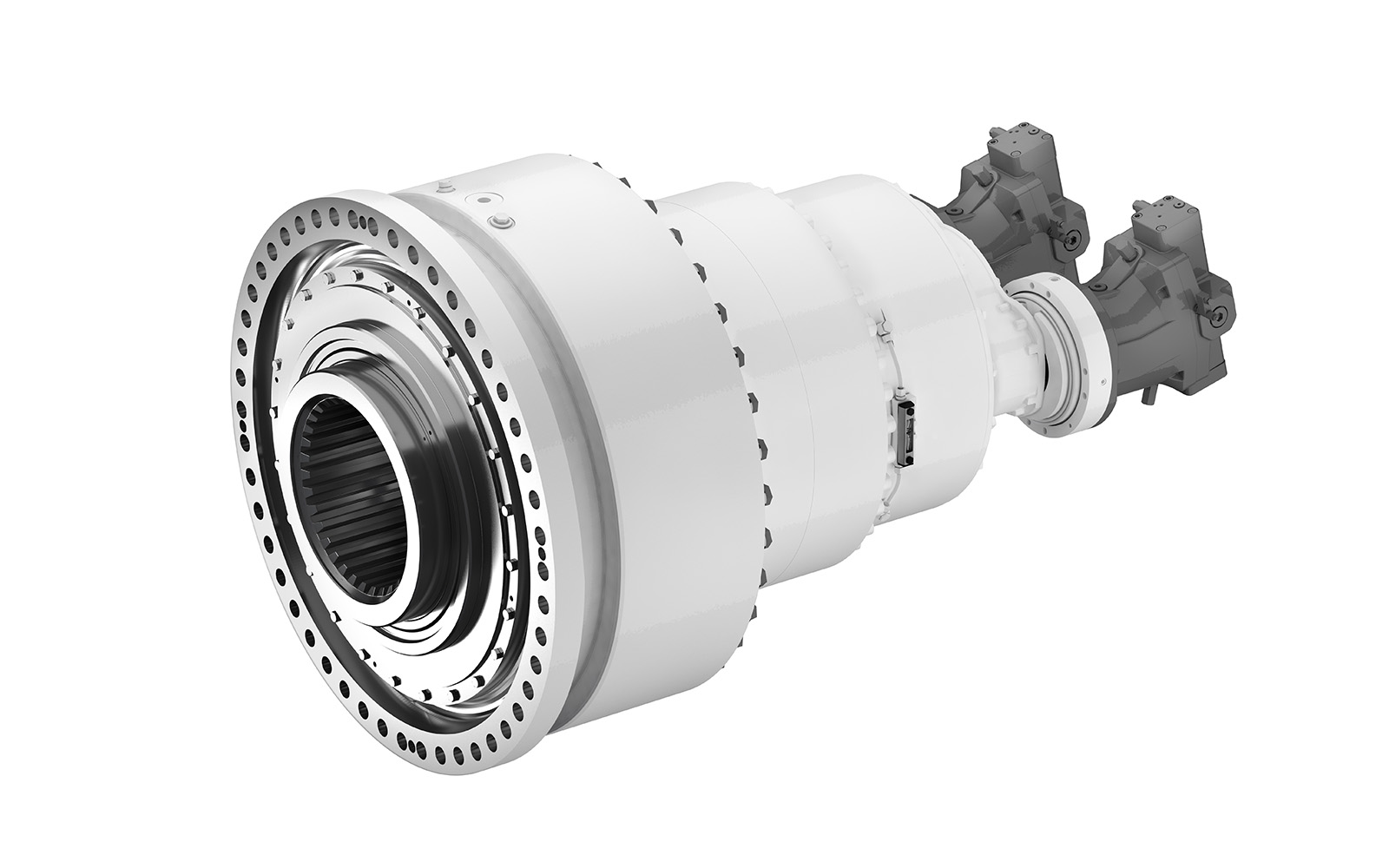

Transmission hydraulique

Données Techniques

Réducteur planétaire
TypePuissance kW jusqu'àCouple de sortie
max.
Couple Statique de sortie max.
5.2975 - 250 KW125 kNm185 kNm
5.31200 - 300 kW175 kNm225 kNm
5.32300 - 400 kW280 kNm 345 kNm
5.33350 kW300 kNm450 kNm

5.34

400 kW

450 kNm

550 kNm

5.40670 kW2.200 kNm3.000 kNm

Autres dimensions sur demande



Moteur synchrone

Type

Couple nominal (S1)

Vitesse nominale (S1)

Puissance en kW

Vitesse maximale

SMK300350 - 750 Nm3000 rpm110 - 230 kW5200 1/min
SMK420550 - 2200 Nm1400 rpm80 - 565 kW6000 1/min
SMK5001700 - 3750 Nm1200 - 1400 rpm250 - 400 kW4600 1/min

SMK720

4000 - 8800 Nm

650 - 980 rpm

410 - 600 kW

1200 1/min

Autres dimensions sur demande

Concept de Maintenance

Applications
  • Broyeurs : broyeurs à un, deux ou plusieurs arbres, broyeurs mobiles et stationnaires, pré-broyage et post-broyage
  • Concasseurs : concasseurs à mâchoires, concasseurs à percussion, concasseurs à cône
  • Broyeurs
  • Technique de criblage
